KLINGER® Graphite Laminate SLS

Uszczelnienie z czystego grafitu z wkładką gładką ze stali nierdzewnej.

Laminat grafitowy KLINGER® SLS jest odpowiedni zwłaszcza do słabych kołnierzy w wysokich temperaturach do 450°C.

Budowa

Materiał uszczelniający składa się z warstw ekspandowanego grafitu, które są przyklejone do gładkiej blachy z materiału 1.4401 o grubości 0,05 mm. Warstwa klejąca jest nałożona poprzez precyzyjnie kontrolowany proces, który daje możliwość utrzymania zawartości kleju poniżej 1% zawartości grafitu w celu zapewnienia równomiernego rozkładu warstwy klejącej.

Pole zastosowania

Laminat grafitowy KLINGER®SLS jest uniwersalnym materiałem, odpowiednim zwłaszcza do użycia w połączeniach ze słabymi kołnierzami (emaliowane, szklane) i do uszczelniania poziomowskazów.

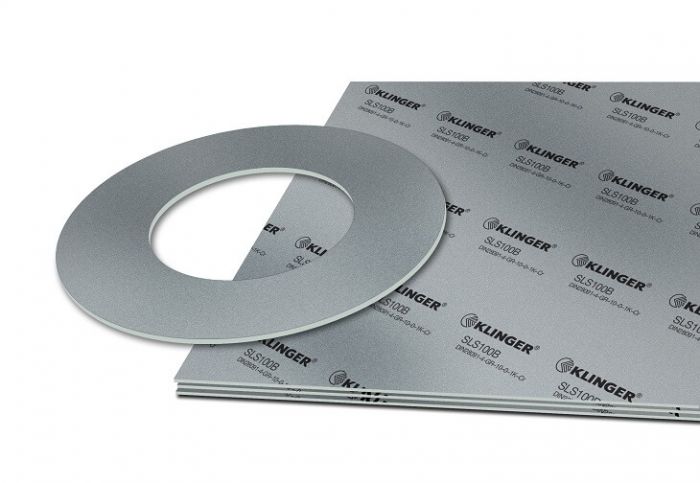

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Gładka wkładka ze stalowej folii nierdzewnej
  • Doskonała odporność chemiczna
  • Doskonała odporność na wysokie temperatury

Korzyści

  • Zapewnia doskonałe dopasowanie do każdej powierzchni uszczelnianej
  • Uszczelnia kołnierze o nierównej powierzchni
  • Stałe parametry fizyczne dla całego zakresu temperaturowego

Typowe dane techniczne dla grubości 1.0, 1.5 i 2.0 mm



1.0 mm

1.5 mm

2.0 mm

Gęstość warstwy grafitowej

DIN 28090-2

g/cm3

1.0

1.0

1.0

Czystość grafitu1)

DIN 51903 %

≥ 99.0

≥ 99.0

≥ 99.0

Wzmocnienie metalowe

Wkładka z blachy gładkiej
Grubość
Ilość przekładek


mm

1.4401
0.05
1

(oder 1.4404)
0.05
1

0.05
0.05
1

Ściśliwość ASTM F 36 A

  % 40 - 50 40 - 50 40 - 50

Powracalność ASTM F 36 A

  % 10 - 15 10 - 15 10 - 15

Naprężenia resztkowe DIN 52913

16 h / 50 MPa / 300 °C MPa ≥ 45 ≥ 45 ≥ 45

Wytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

%
%
42 - 48
2 - 4
42 - 48
2 - 4
45 - 50
2 - 4

Przepuszczalność gazowa λ

DIN 28090-2 mg/s x m

< 0.06

< 0.10

< 0.10

Zawartość chlorków w warstwie grafitowej2)

DIN 28090-2 ppm ≤ 40 ≤ 40 ≤ 40

1) Jakość nuklearna z czystością grafitu ≥99,8 dostępna na życzenie
2) Szczegółowa specyfikacja użytego grafitu dostępna jest w Graphite Vademecum, które możemy dostarczyć na życzenie



Standardowe wymiary płyt

Wymiary 1000 x 1000 mm, 2000 x 1000 mm
Grubości 0.6 mm, 0.8 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje Grubość ± 5%
Długość ± 4 mm, Szerokość ± 4 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
