Poziomowskazy

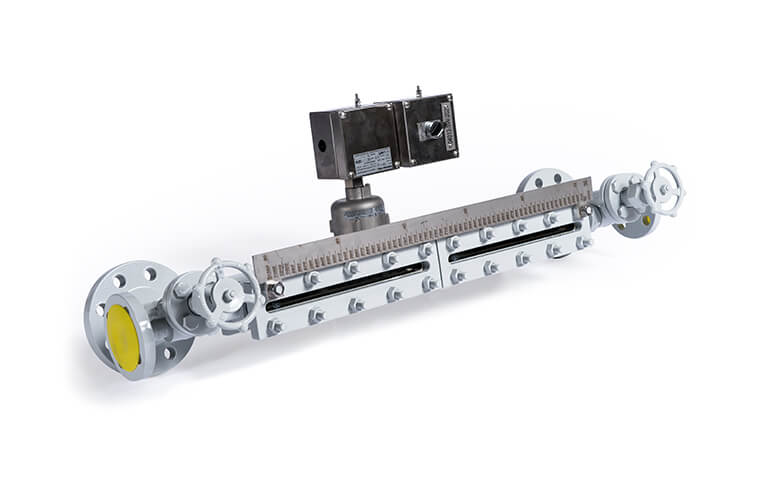

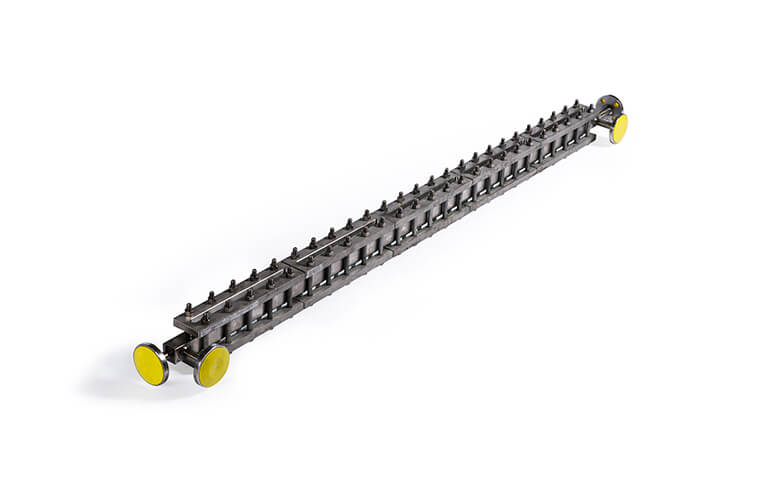

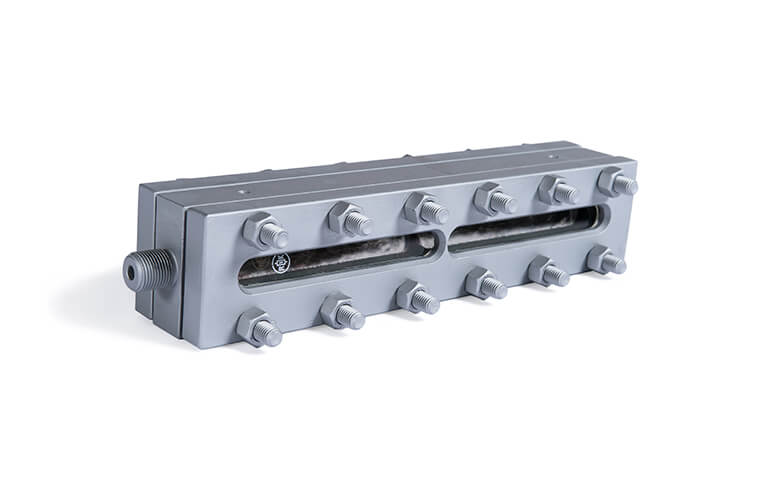

W poziomowskazach transparentnych monitorowany czynnik znajduje się pomiędzy dwoma szkłami o gładkich powierzchniach. Poziom czynnika można łatwo zaobserwować, patrząc przez szkło. Dzięki odporności użytych materiałów poziomowskaz ten jest szczególnie zalecany do stosowania w przypadku mediów nieagresywnych lub pary. Do zabezpieczenia szkła przed działaniem medium zalecane jest stosowanie osłony z miki.

Aby poprawić jakość odczytu w specjalnych warunkach pracy, można zamontować również podświetlenie z tyłu korpusu poziomowskazu.

Materiały standardowe poziomowskazów to: A105 i SS 316L – inne materiały są dostępne na żądanie.

• Bezpośredni odczyt poziomu czynnika
• Obserwacja czynnika przez szkło (możliwość zastosowania podświetlenia)
• Łatwa eksploatacja i długa żywotność
• Stosowane dla pary do 120 bar i czynników procesowych do 250 bar

Poniżej możesz pobrać katalog katalog poziomowskazów KLINGER ze szkłami i poziomowskazów magnetycznych.

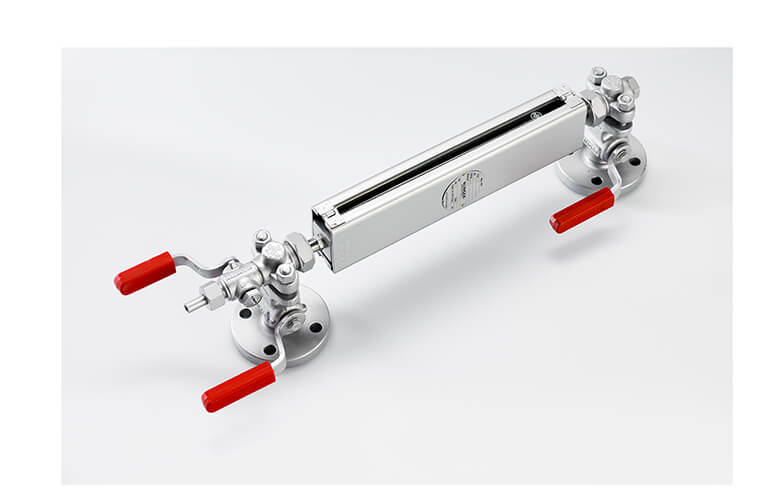

Poziomowskazy refleksyjne umożliwiają monitorowanie czynnika przez szkło refleksyjne: strona szkła od strony medium ma pryzmatyczną powierzchnię, a druga strona jest gładka. Odczyt w poziomowskazie refleksyjnym realizowany jest  za pomocą zasady załamania światła, tj. obszar wypełniony cieczą całkowicie pochłania promienie światła i daje odczyt w kolorze czarnym, podczas gdy w obszarze wypełnionym gazem / powietrzem, promienie światła są odbijane, dając odczyt w kolorze srebrzystym.
Stosowanie poziomowskazów refleksyjnych jest korzystne ze względu na niskie koszty zakupu i konserwacji, a także na łatwy, wyrazisty odczyt poziomu.

Nie zaleca się stosowania tych poziomowskazów do odczytu poziomu separacji na granicy faz dwóch czynników, gdy wymagane jest rozpoznanie koloru cieczy lub gdy trzeba zmierzyć parę wodną pod wysokim ciśnieniem.

Materiały standardowe poziomowskazów to: A105 i SS 316L – inne materiały są dostępne na żądanie.

• Bezpośredni odczyt poziomu czynnika
• Ekonomiczne rozwiązanie do pomiaru poziomu czynnika
• Różny kąt załamania światła w obszarze cieczy i gazu (lub pary)
• Łatwa eksploatacja i długa żywotność
• Stosowane dla pary do 32 bar i czynników procesowych do 400 bar

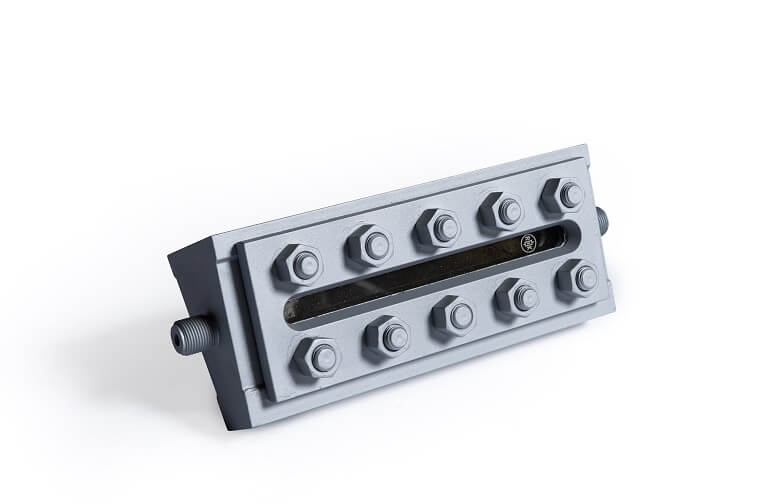

Poziomowskazy dwubarwne stosowane są przede wszystkim do pomiaru pary wodnej pod wysokim ciśnieniem. Poziomowskazy te wyposażone są w dwa płaskie (transparentne) szkła, zamontowane w korpusie o kształcie pryzmatu (tj. pod kątem do siebie).

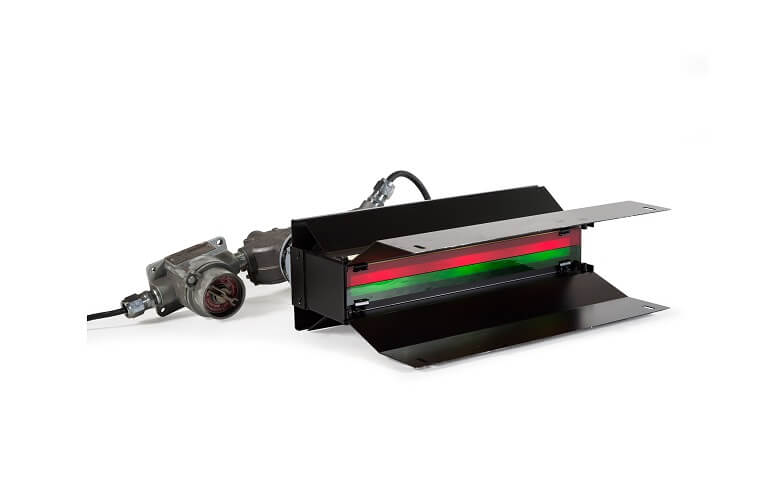

Specjalne podświetlenie z kolorowymi filtrami (tj. czerwonym i zielonym), zamontowane z tyłu korpusu poziomowskazu służy do podświetlenia monitorowanego czynnika. W tym kontekście, kolor czerwony używany jest w obszarze pary, a zielony w obszarze cieczy.

Standardowy materiał to: A105.

• Bezpośredni odczyt poziomu czynnika
• Odpowiedni dla pomiaru pary wysokociśnieniowej
• Różne kolory odczytu dla wody (zielony) i pary (czerwony)
• Łatwa eksploatacja i długa żywotność
• Stosowane dla pary do 225 bar

Poziomowskazy magnetyczne KLINGER^® stosowane są do pomiaru poziomu czynników niebezpiecznych i toksycznych. Zapewniają doskonałą widoczność wskazania poziomu medium.  Odczytu można dokonać lokalnie, bezpośrednio z poziomowskazu lub zdalnie z dowolnego miejsca.

Prosta budowa umożliwia konstrukcję poziomowskazu magnetycznego, który może mieć dowolną długość i konfigurację dostosowaną do różnych wymagań na instalacji.

• Możliwość obrotu wskaźnika odczytu
• Wskaźnik awarii pływaka
• Bezobsługowość
• Kompaktowa konstrukcja

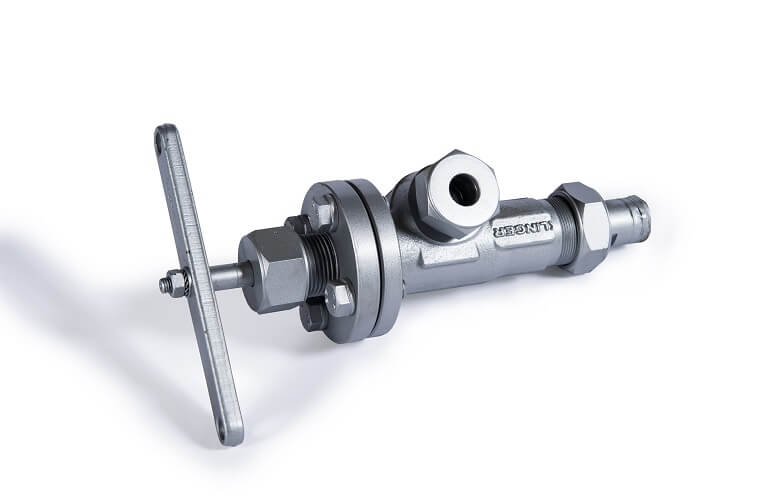

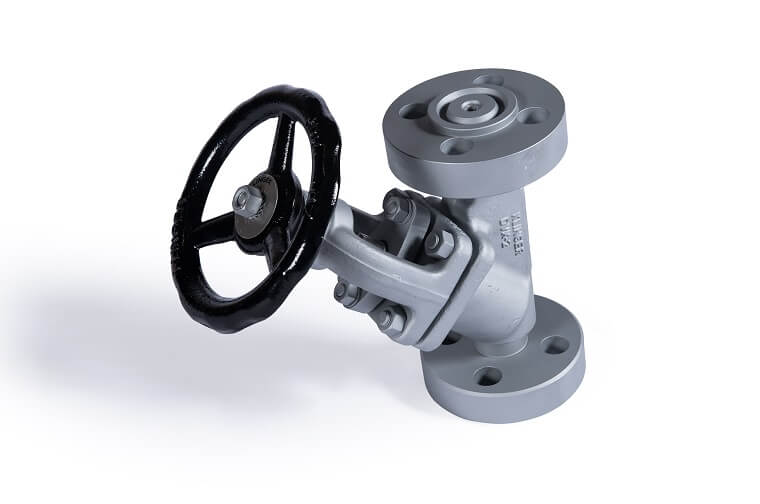

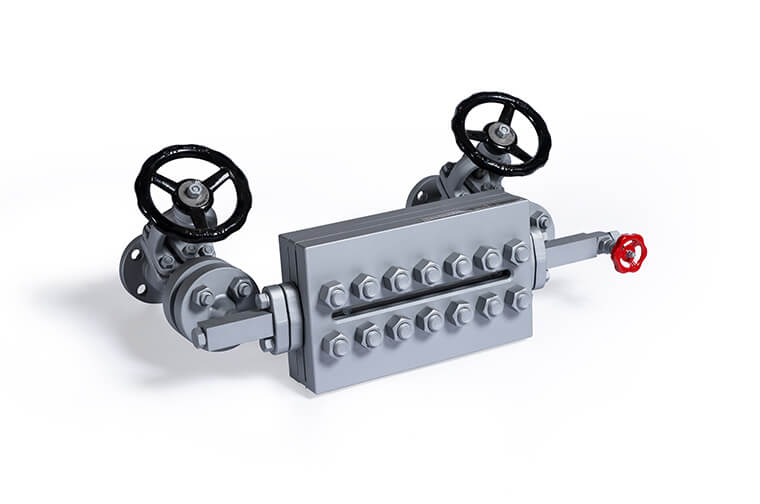

KLINGER oferuje szeroką gamę głowic odcinających do poziomowskazów w postaci kurków cylindrycznych, mające miękkie uszczelnienie oraz wymienne tuleje uszczelniające oraz zaworów grzybkowych z uszczelnieniem metal/metal, które posiadają obrotowe połączenie z korpusem poziomowskazu. Głowice wyposażone są standardowo w kulki bezpieczeństwa, zapobiegające niekontrolowanemu wypływowi czynnika w przypadku awarii poziomowskazu.

• Dopuszczone do pracy z parą
  o wysokich parametrach
• Możliwość stosowania podwójnego odcięcia
• Szeroki zakres zastosowania na instalacjach

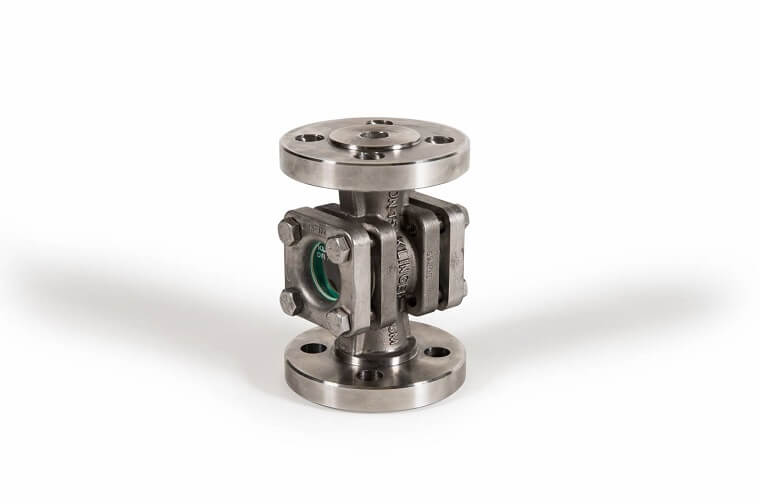

KLINGER oferuje szeroki zakres produktów armaturowych do pracy na instalacjach parowych. Oferujemy między innymi: poziomowskazy, odwadniacze, kołnierzowe wskaźniki przepływu, a także stalowe filtry siatkowe i kurki kulowe. Znana ze swojej wysokiej jakości i wytrzymałości armatura cieszy się uznaniem u odbiorców na całym świecie.

• Duża odporność na wysokie ciśnienia
• Kluczowe rozwiązania dla bezpieczeństwa pracy

KLINGER oferuje wiele akcesoriów do poziomowskazów, m.in.:

• możliwość zastosowania do każdego rodzaju poziomowskazu,
• łatwość dostosowania produktu do potrzeb,
• duża kompatybilność stosowania w aplikacjach.

• Możliwość zastosowania do każdego rodzaju poziomowskazu
• Łatwość dostosowania produktu do potrzeb
• Duża kompatybilność stosowania w aplikacjach

Technologia bezprzewodowa, stosowana w instalacjach przemysłowych, pozwala na maksymalną elastyczność w tworzeniu nowych punktów pomiarowych, które można łatwo zintegrować z istniejącymi systemami sterowania pracą instalacji. Oferowane rozwiązania bezprzewodowe obejmują urządzenia przesyłające sygnały (transmitery), zaawansowane aplikacje i usługi, takie jak doradztwo, projektowanie, instalacja, uruchomienie i wsparcie.

• Możliwość stosowania w aplikacjach bez dostępu do sieci elektrycznej
• Ekonomiczne rozwiązanie do monitorowania procesu
• Łatwość dostosowania do zmieniających się warunków pracy

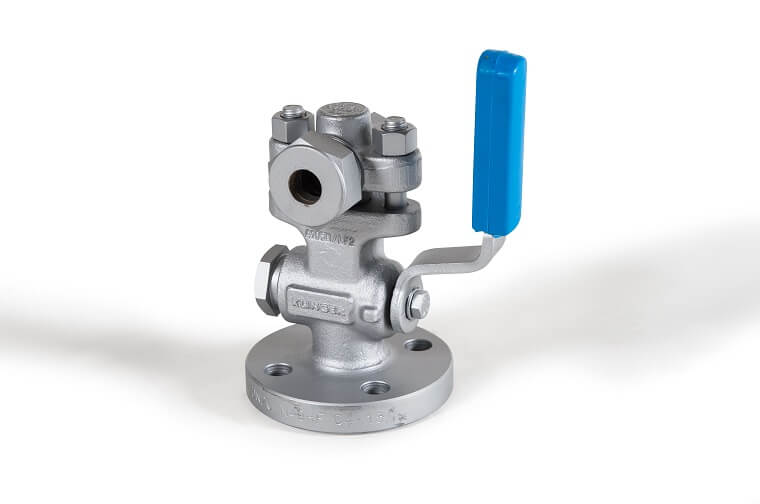

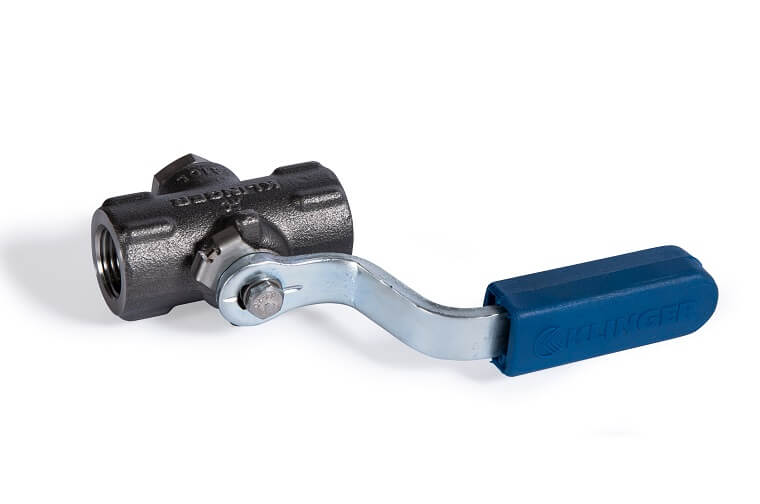

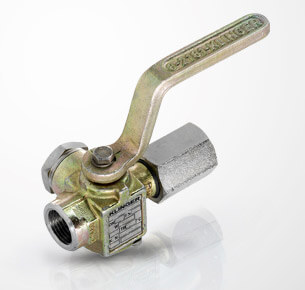

Kurki manometryczne mają prostą i zwartą konstrukcję (tylko jedną ruchomą część), co gwarantuje wysokie bezpieczeństwo pracy i ich trwałość. Kurki odcinające są specjalnie zaprojektowane, aby spełnić wysokie wymagania inżynierskie w zakresie pomiarów. Kurki manometryczne KLINGER wyróżniają się niezawodnością.

• Zawory ćwierć obrotowe „zamknij-otwórz”
• Możliwość pracy na liniach spustowych
• Brak możliwości zakleszczania w skutek korozji
