KLINGERSIL Hochdruckdichtung

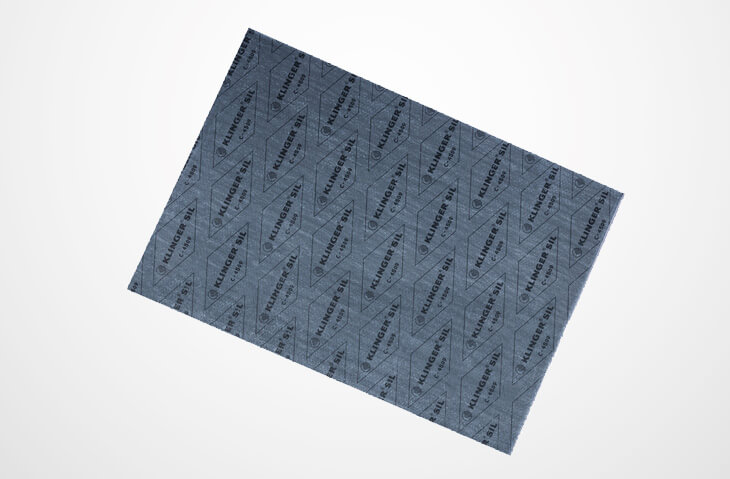

KLINGERSIL® C-4509

Specjalne wysokociśnieniowe uszczelnienie odporne na działanie wysokich temperatur i obciążeń mechanicznych.

KLINGERSIL® C-4509 jest wyjątkowym wysokociśnieniowym uszczelnieniem do wyższych temperatur i przy dużych obciążeniach mechanicznych. Dzięki zastosowaniu wzmocnienia z siatki z blachy stalowej oferuje zdolność przenoszenia wysokich naprężeń i jest odpowiednia do wysokich obciążeń na śrubach. Materiał KLINGERSIL® C-4500 posiada certyfikat Fire Safe.

Budowa

Włókna węglowe i specjalne wysokotemperaturowe dodatki połączone NBR.

Pole zastosowania

Wykonane z materiałów wysokiej technologii doskonale sprawdza się w wielu sektorach przemysłu chemicznego. Główne pole zastosowania to media alkaliczne i para.

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Zastosowanie włókien węglowych
  • Zbrojenie siatką z blachy stalowej
  • Większa wytrzymałość na ściskanie

Korzyści

  • Odpowiednie do wysokich ciśnień
  • Wyższa odporność na wydmuchanie
  • Zwiększone bezpieczeństwo przy wysokich ciśnieniach wewnętrznych

Typowe dane techniczne dla grubości 2.0 mm

Ściśliwość ASTM F 36 J



%

12

Powracalność ASTM F 36 J

  % 65

Naprężenia resztkowe DIN 52913

50 MPa,16 h / 300 °C

MPa 39

Naprężenia resztkowe BS 7531

40 MPa, 16 h / 300 °C MPa

38

Wytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

%
%
9
7

Pęcznienie ASTM F 146

Olej IRM 903: 5 h / 150 °C
Paliwo B: 5 h / 23 °C

%
%
3
5

Gęstość

  g/cm3

2.0

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 30
m 3.1

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 30
m 4.4

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 30
m 6.0

Standardowe wymiary płyt

Wymiary KLINGERSIL® C-4509 1000 x 1500 mm, 2000 x 1500 mm
Wymiary KLINGERSIL® C-4509 L 1000 x 1230 mm, 2000 x 1230 mm
Grubości 1.0 mm, 1.5 mm
Tolerancje Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
