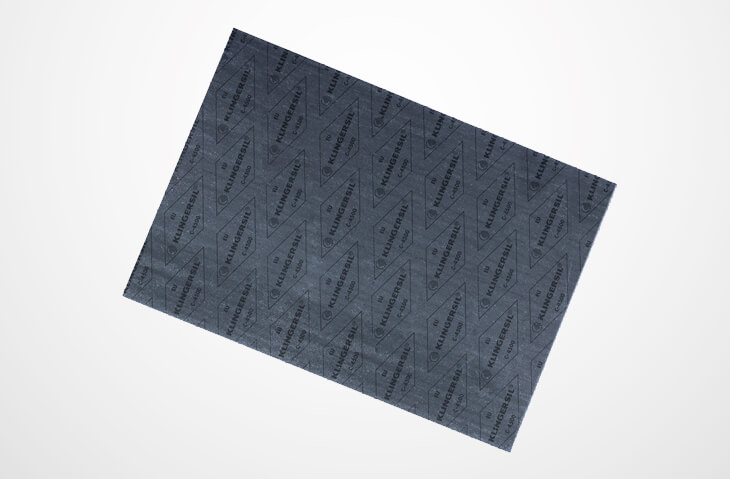

KLINGERSIL® C-4500

Wysokowydajne uszczelnienie zwłaszcza dla przemysłu chemicznego.

KLINGERSIL® C-4500 jest wysokociśnieniowym uszczelnieniem klasy premium odpowiednim zwłaszcza do zastosowania w wysokich temperaturach wobec mediów alkalicznych i parze przegrzanej. Jest to nadzwyczajnej wydajności produkt zaprojektowany do użycia w przemyśle chemicznym.

Budowa

Włókna węglowe oraz specjalne dodatki odporne termicznie połączone NBR.

Pole zastosowania

Odporna na media alkaliczne i parę w wysokiej temperaturze, jak również na oleje, gazy, roztwory soli, paliwa, alkohole, kwasy organiczne i nieorganiczne, węglowodory, smary i chłodziwa.

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Wykorzystanie włókien węglowych
  • Dodatki odporne termicznie
  • Odporność na pełzanie i zimne płynięcie
  • Stabilny wymiarowo

Korzyści

  • Odpowiedni na media alkaliczne w wysokiej temperaturze
  • Odpowiedni do pary przegrzanej

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 J



%

11

Powracalność ASTM F 36 J

  % 60

Naprężenia resztkowe DIN 52913

50 MPa,16 h / 175 °C
50 MPa,16 h / 300 °C
MPa
MPa
38
30

Naprężenia resztkowe BS 7531

40 MPa, 16 h / 300 °C MPa

30

Wytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

%
%
10
15

Szczelność

DIN 28090-2 mg/s x m

0.05

Przepuszczalność gazowa λ

VDI 2440 mbar x l/s x m

4.94E-06

Pęcznienie ASTM F 146

Olej IRM 903: 5 h / 150 °C
Paliwo B: 5 h / 23 °C

%
%
3
5

Gęstość

  g/cm3

1.6

Rezystancja powierzchniowa

ρD Ω cm

8.0x10E04

Przewodność cieplna

λ W/mK

0.43

Klasyfikacja wg BS 7531:2006

Klasa AX

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 1.0

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 1.6

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 2.0

Standardowe wymiary płyt

Wymiary 1000 x 1500 mm, 2000 x 1500 mm
Grubości 0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
