KLINGERSIL Hochdruckdichtung

KLINGERSIL® C-4400

Większe bezpieczeństwo do uniwersalnych zastosowań.

KLINGERSIL® C-4400 jest uniwersalnym materiałem na bezpieczne i niezawodne uszczelnienia. Składa się z unikatowej matrycy, która oferuje znakomitą kombinację różnych właściwości.

Budowa

Włókna aramidowe połączone NBR.

Pole zastosowania

Odporne na oleje, wodę, parę, gazy, roztwory soli, paliwa, alkohole, słabe kwasy organiczne i nieorganiczne, węglowodory, smary oraz chłodziwa.

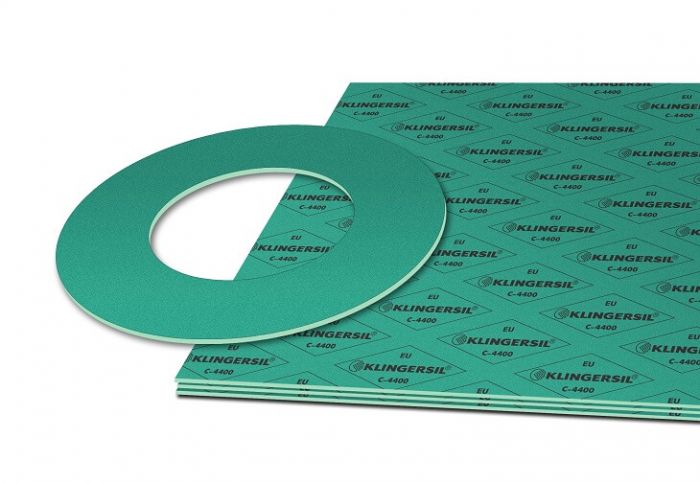

KLINGERSIL® C-4400 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Uniwersalny wysokociśnieniowy materiał uszczelniający
  • Stabilny wymiarowo
  • Spójny skład materiałowy

Korzyści

  • Znakomity wskaźnik cena / jakość
  • Odpowiedni dla wielu różnych mediów
  • Bardzo dobra odporność na chłodziwa

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 J



%

11

Powracalność ASTM F 36 J

  % 55

Naprężenia resztkowe DIN 52913

50 MPa, 16 h / 175 °C
50 MPa, 16 h / 300 °C
MPa
MPa
37
25

Naprężenia resztkowe BS 7531

40 MPa, 16 h / 300 °C MPa 25

Wytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

%
%
10
20

Szczelność

DIN 28090-2 mg/s x m

0.02

Przepuszczalność gazowa λ

VDI 2440 mbar x l/s x m 1.64E-08

Pęcznienie ASTM F 146

Olej IRM 903: 5 h / 150 °C
Paliwo B: 5 h / 23 °C

%
%
3
5

Gęstość

  g/cm3

1.6

Rezystancja powierzchniowa

ρO

Ω

1.4x10E12

Rezystancja skośna

ρD

Ω cm

1.2x10E12

Wytrzymałość na przebicie

ED kV/mm

21.6

Współczynnik mocy

50 Hz tan δ

0.131

Stała dielektryczna

50 Hz

εr

9.2

Przewodność cieplna

λ W/mK

0.42

Klasyfikacja zgodnie z BS 7531:2006

Klasa AY

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 15
m 1.2

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 15
m 1.6

dla uszczelki o grubości 3.0 mm

klasy szczelności / s x m

MPa

y 15
m 4.0

Standardowe wymiary płyt

Wymiary 1000 x 1500 mm, 2000 x 1500 mm
Grubości 0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
