KLINGERSIL Hochdruckdichtung

KLINGER® top-sil ML1

Unikalne uszczelnienie wielowarstwowe o wydłużonym czasie pracy.

KLINGER®top-sil ML1 jest wyjątkowym wielowarstwowym materiałem uszczelniającym o wydłużonym czasie pracy oraz ulepszoną elastycznością w wyższym temperaturach.

Budowa

Rewolucyjna kombinacja włókien syntetycznych i elastomerów połączone w strukturze wielowarstwowej.

Pole zastosowania

Odporne na oleje, wodę, parę, gazy, roztwory soli, paliwa, alkohole, słabe kwasy organiczne i nieorganiczne, węglowodory, smary i chłodziwa.

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Unikalna struktura wielowarstwowa
  • Użycie kauczuków HNBR oraz NBR
  • Odporność na pełzanie i płynięcie na zimno
  • Stabilny wymiarowo

Korzyści

  • Wydłużony czas żywotności
  • Ulepszona elastyczność w wyższych temperaturach

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 J



%

9

Powracalność ASTM F 36 J

  % 50

Naprężenia resztkowe DIN 52913

50 MPa,16 h / 175 °C
50 MPa,16 h / 300 °C
MPa
MPa
34
28

Naprężenia resztkowe BS 7531

40 MPa, 16 h / 300 °C MPa

29

Wytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

%
%
8
15

Szczelność

DIN 28090-2 mg/s x m

0.05

Przepuszczalność gazowa λ

VDI 2440 mbar x l/s x m

3.51E-06

Pęcznienie ASTM F 146

Olej IRM 903: 5 h / 150 °C
Paliwo B: 5 h / 23 °C

%
%
4
8

Gęstość



g/cm3

1.7

Rezystancja powierzchniowa

ρO Ω

9.3x10E12

Rezystancja skośna

ρD Ω cm

3.8x10E12

Wytrzymałość na przebicie

Ed

kV/mm

18.8

Współczynnik mocy

50 Hz tanδ

0.048

Stała dielektryczna

50 Hz εr

7.3

Przewodność cieplna

λ W/mK

0.36

Klasyfikacja zgodnie z BS 7531:2006

Klasa AX

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 15
m 1.5

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 15
m 2.2

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 15
m 4.0

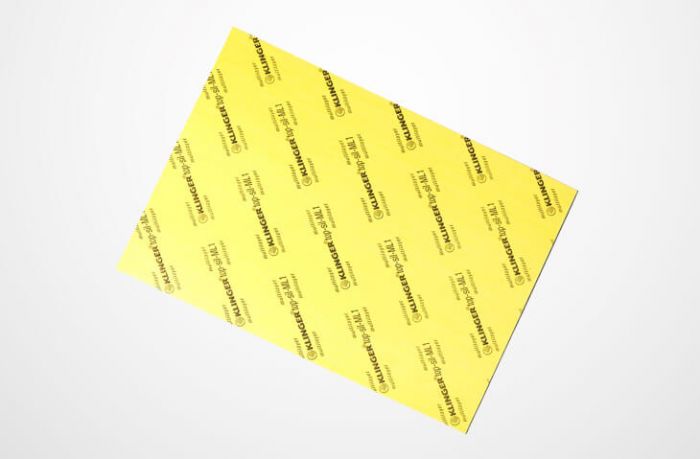

Standardowe wymiary płyt

Wymiary 2000 x 1500 mm
Grubości 0.8 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
