POŁĄCZENIA KOŁNIERZOWE: kosztowe błędy i gotowe patenty, jak ich uniknąć

BŁĄD #1: Ruletka z doborem materiału i montażem uszczelki

Uszczelka to serce całego połączenia. Wybór przypadkowego materiału lub montażowa prowizorka to najprostsza droga do wycieku, kosztownej awarii i zniszczenia instalacji.

❌ Czego absolutnie NIE robić (najczęstsze błędy):

• Ignorowanie chemii i fizyki – np. montaż uszczelki z włóknem w instalacji z ciekłym tlenem. To realne ryzyko pożaru i wybuchu!
• Fałszywa oszczędność – ponowne zakładanie raz użytej uszczelki. Materiał stracił już elastyczność i nie uszczelni połączenia równomiernie.
• Brak precyzji – montaż zbyt dużego rozmiaru lub krzywe centrowanie. Uszczelka wystająca do wnętrza rury zostanie szybko zniszczona przez przepływające medium.

✔️ Jak zrobić to profesjonalnie (złote zasady):

• Działaj bez ryzyka – przed montażem zawsze dobierz idealny materiał do konkretnego medium, ciśnienia i temperatury. Użyj do tego darmowego i intuicyjnego narzędzia KLINGER Material Finder.
• Zasada jednej szansy – bezwzględnie wyrzuć stare uszczelki. Każdą instalację i serwis (nawet zwykłego zaworu) kończ montażem fabrycznie nowej sztuki.

_{Uszczelki o nieprawidłowym wymiarze lub wykonane z niewłaściwego materiału mogą powodować erozję i przecieki materiału.}

BŁĄD #2: Montażowy chaos, czyli przypadkowy dobór śrub

Śruby to fundament stabilności i odporności mechanicznej całego połączenia. Zastosowanie przypadkowych elementów złącznych drastycznie osłabia konstrukcję, prowadząc do luzów i nagłych rozszczelnień instalacji.

❌ Czego absolutnie NIE robić (najczęstsze błędy):

• Ignorowanie norm technicznych – montowanie śrub niezgodnych z obowiązującym standardem dla danego typu połączenia.
• Konflikt materiałowy – używanie śrub, które „po prostu leżały pod ręką”, bez weryfikacji ich składu (np. łączenie śrub ze stali nierdzewnej ze stalowym kołnierzem).
• Pomijanie podkładek – rezygnacja z podkładek, co uniemożliwia prawidłowy i równomierny rozkład siły docisku.
• Montażowy chaos – mieszanie różnych rodzajów śrub, stosowanie elementów zardzewiałych lub o zbyt małej średnicy.

✔️ Jak zrobić to profesjonalnie (złote zasady):

• Pełna zgodność z projektem – stosuj wyłącznie śruby, nakrętki oraz podkładki o dokładnie takim typie, rozmiarze i klasie materiałowej, jakie wskazuje norma.
• Trzymaj się standardu ilościowego – liczba śrub jest ściśle ustandaryzowana i zależy bezpośrednio od średnicy kołnierza oraz ciśnienia roboczego instalacji.
• Przykładowa specyfikacja – dla kołnierza DN100 PN40 (według normy EN 1092-1 lub DIN 2572) musisz bezwzględnie użyć zestawu 8 śrub o gwincie M20.

BŁĄD #3: Ignorowanie zasad bezpieczeństwa przy otwieraniu kołnierzy

Prawidłowy demontaż połączenia to absolutny priorytet podczas prac konserwacyjnych. Zignorowanie procedur bezpieczeństwa naraża pracowników na nagły wytrysk niebezpiecznego medium pod ciśnieniem oraz groźne urazy ciała.

❌ Czego absolutnie NIE robić (najczęstsze błędy):

• Demontaż od złej strony – odkręcanie w pierwszej kolejności śrub znajdujących się najbliżej ciała i natychmiastowe ich wyciąganie.
• Praca po okręgu – luzowanie śrub jedna po drugiej, kręcąc się w kółko, co powoduje gwałtowne i niekontrolowane skoki napięć w rurociągu.

✔️ Jak zrobić to profesjonalnie (złote zasady):

• Stwórz bezpieczną tarczę – zawsze zaczynaj odkręcanie od śrub położonych najdalej od Twojego ciała. Jeśli w rurze zalega medium lub ciśnienie, ewentualny wyciek nastąpi w bezpiecznym kierunku – z dala od Ciebie.
• Metoda krzyżowa – luzuj śruby stopniowo i etapami, zawsze zwalniając przeciwległe pary po przekątnej.
• Kontrola napięcia – zanim całkowicie odkręcisz i wyjmiesz nakrętki, upewnij się, czy kołnierz daje się swobodnie przesunąć. Gwałtowne odskoczenie napiętej rury po nagłym usunięciu śrub to prosta droga do ciężkich obrażeń.

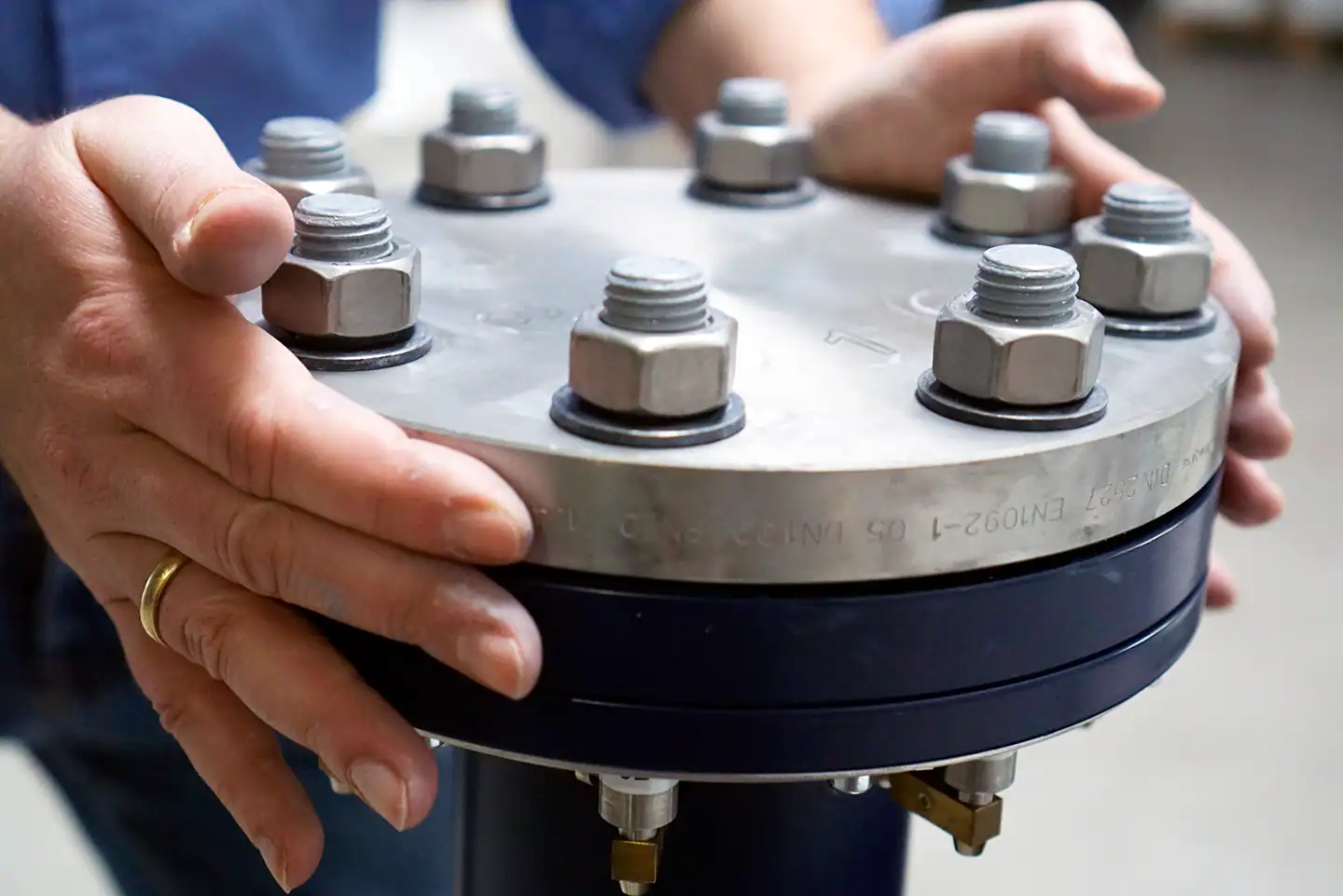

^{Sprawdź, czy kołnierz można przesunąć przed odkręceniem śrub.}

BŁĄD #4: Agresywne usuwanie starej uszczelki i niszczenie przylg

Zdejmowanie starej uszczelki wymaga wyjątkowej delikatności. Każde przypadkowe zarysowanie powierzchni uszczelniającej kołnierza tworzy mikrokanalik, przez który medium natychmiast znajdzie ujście, powodując permanentne wycieki.

❌ Czego absolutnie NIE robić (najczęstsze błędy):

• Narzędzia niszczące metal – zeskrobywanie uszczelki twardymi stalowymi szpatułkami lub łopatkami, które rysują miększą strukturę kołnierza i wywołują korozję.
• Gwałtowne rozrywanie – natychmiastowe rozwieranie przyłącza zaraz po odkręceniu śrub bez wcześniejszego sprawdzenia, czy uszczelka nie przywarła do metalu.

✔️ Jak zrobić to profesjonalnie (złote zasady):

• Zabezpiecz przyłącze – podczas rozklejania elementów pozostaw luźne śruby i nakrętki na swoim miejscu, a następnie delikatnie przesuń kołnierze względem siebie, aby upewnić się, że uszczelka bezpiecznie odeszła.
• Używaj bezpiecznych narzędzi – przylgę kołnierza oczyszczaj wyłącznie miękką, mosiężną szczotką drucianą, która skutecznie usuwa resztki materiału, nie niszcząc powierzchni kołnierza.
• Sprawdź stan techniczny – po demontażu przyjrzyj się starej uszczelce. Prawidłowy montaż rozpoznasz po tym, że rowki z powierzchni stykowej kołnierza powinny być na niej idealnie i równomiernie odciśnięte.

^{Rowki na powierzchni kołnierza są wyraźnie widoczne.}

BŁĄD #5: Montaż ‘na sucho’, czyli pomijanie smarowania śrub

Prawidłowe nasmarowanie elementów złącznych to warunek konieczny do uzyskania optymalnego i bezpiecznego naciągu. Brak smaru drastycznie zwiększa tarcie, co fałszuje odczyty momentu obrotowego na kluczu i uniemożliwia równomierne dociśnięcie uszczelnienia.

❌ Czego absolutnie NIE robić (najczęstsze błędy):

• Montaż na sucho – rezygnacja ze smarowania śrub i nakrętek, co prowadzi do zacierania się gwintów i nieszczelności z powodu zbyt słabego docisku.
• Smarowanie uszczelki – nakładanie smaru na powierzchnię samej uszczelki. To poważny błąd! Uszczelki KLINGER posiadają już fabryczną powłokę nieprzywierającą i muszą pozostać suche.

✔️ Jak zrobić to profesjonalnie (złote zasady):

• Pełne pokrycie gwintu – aplikuj wskazany środek smarny dokładnie wokół całego obwodu śruby, aby zapewnić płynny i precyzyjny montaż.
• Pamiętaj o punktach tarcia – nanieś cienką warstwę smaru również w miejscu styku nakrętki z podkładką, gdzie opory podczas dokręcania są największe.
• Trzymaj się dokumentacji – zawsze używaj wyłącznie smaru, który został precyzyjnie określony w dokumentacji warsztatowej Twojego projektu.

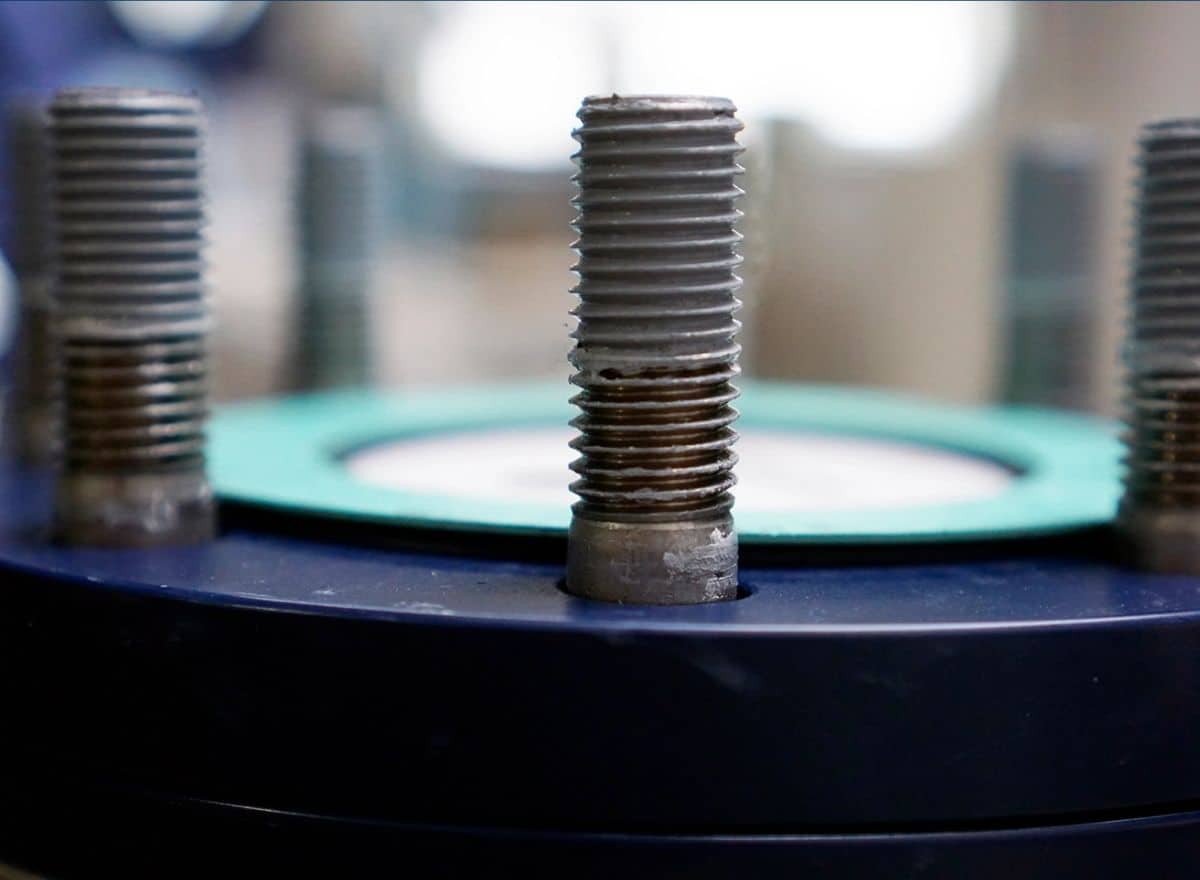

^{Śruby należy nasmarować na całym obwodzie.}

BŁĄD #6: Pułapki montażu pionowego i zakazane patenty z taśmą

Montaż złącza w pionie wymaga odpowiedniej kolejności działań. Próby ułatwiania sobie pracy za pomocą domowych patentów lub dokręcanie elementów „w kółko” prowadzą do przesunięcia osi, zgniecenia uszczelnienia i nieuchronnego rozszczelnienia pionu.

❌ Czego absolutnie NIE robić (najczęstsze błędy):

• Dokręcanie po obwodzie – dociąganie śrub jedna po drugiej po okręgu, co wywołuje skosy i uniemożliwia prawidłowe ułożenie kołnierzy.
• Używanie taśm klejących – przyklejanie uszczelki do przylgi taśmą biurową lub dwustronną, aby nie wypadała podczas montażu. Klej i nośnik taśmy wchodzą w reakcję z medium, niszcząc strukturę uszczelnienia podczas pracy instalacji.

✔️ Jak zrobić to profesjonalnie (złote zasady):

• Stwórz stabilną półkę – w rurociągach pionowych zamontuj najpierw dolne śruby (gwintowane lub wyśrodkowujące). Stworzą one bezpieczny kosz, który zapobiegnie ześlizgiwaniu się i przesunięciu uszczelki.
• Rozpoznaj typ kołnierza pełnopowierzchniowego (IBC) – jeśli pracujesz na pełnej płaszczyznie, pamiętaj, że uszczelka pokrywa cały kołnierz i posiada już fabryczne otwory, które same pozycjonują śruby.
• Rozpoznaj typ kołnierza z przylgą (SRF) – w najpopularniejszym typie przyłączy powierzchnia uszczelniająca jest lekko uniesiona względem reszty kołnierza. Tutaj precyzyjne, symetryczne wycentrowanie uszczelki decyduje o sukcesie.

BŁĄD #7: Krzywe centrowanie uszczelki i zaburzenie przepływu

Niewłaściwe pozycjonowanie uszczelnienia względem osi rurociągu to gwarancja problemów. Nawet milimetrowe przesunięcie sprawia, że uszczelka nie otrzyma odpowiedniego nacisku i zacznie przepuszczać medium, wywołując kosztowny wyciek.

❌ Czego absolutnie NIE robić (najczęstsze błędy):

• Montaż pod kątem – dopuszczenie do sytuacji, w której uszczelka leży niesymetrycznie, wystając poza zewnętrzny obrys kołnierza lub wsuwając się do wnętrza rury. Element blokujący światło przepływu zostanie szybko zerwany przez pędzące medium.

✔️ Jak zrobić to profesjonalnie (złote zasady):

• Celuj idealnie w środek – zawsze precyzyjnie wycentruj uszczelkę na powierzchni przylgowej kołnierza. Dowodem idealnego montażu są równe odciski rowków widoczne na całej powierzchni zużytego elementu po demontażu.
• Zablokuj możliwość przesunięcia – poprawnie rozmieszczone śruby powinny naturalnie uniemożliwić uszczelce ruch. W przypadku stosowania śrub pasowanych (barkowych) bezwzględnie użyj specjalnych śrub centrujących.
• Wybierz bezpieczną stabilizację – jeśli montaż pionowy wymaga unieruchomienia uszczelki, dopuszczalne jest użycie jednej, minimalnej kropli kleju. O wiele bezpieczniejszym i czystszym rozwiązaniem jest jednak wcześniejsze włożenie dolnych śrub pod kołnierzem, które stworzą fizyczną barierę przed wyślizgiwaniem się materiału.

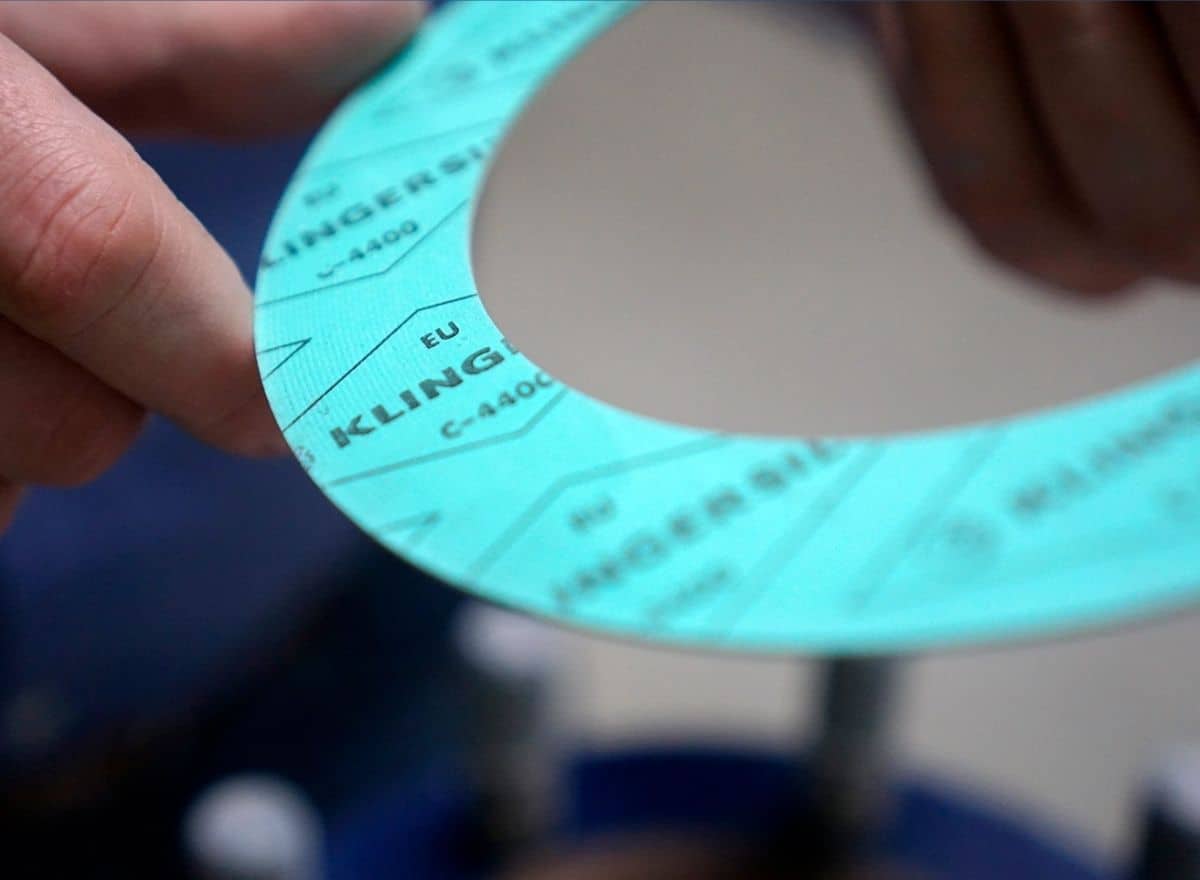

^{Uszczelka powinna być zawsze dokładnie wyśrodkowana.}

BŁĄD #8: Ślepy traf przy ponownym montażu, czyli mieszanie par śrub i nakrętek

Rozdzielanie idealnie dopasowanych elementów złącznych podczas demontażu to prosty sposób na osłabienie konstrukcji. Losowe łączenie starych śrub z przypadkowymi nakrętkami drastycznie zmienia parametry tarcia gwintu, co uniemożliwia uzyskanie prawidłowego napięcia i niszczy złącze przy próbie dokręcania.

❌ Czego absolutnie NIE robić (najczęstsze błędy):

• Zasada wspólnego kosza – wrzucanie wszystkich zdemontowanych śrub i nakrętek do jednego pojemnika, a następnie losowe kompletowanie par przy ponownym montażu.

✔️ Jak zrobić to profesjonalnie (złote zasady):

• Zachowaj fabryczne duety – podczas demontażu złącza od razu zabezpiecz każdą nakrętkę razem z jej oryginalną śrubą. Podczas ponownego montażu kołnierza nakrętka musi trafić dokładnie na ten sam gwint, na którym pracowała wcześniej.
• Szanuj tolerancję wykonania – pamiętaj, że mikrostruktura, skok gwintu oraz tolerancje pasowania każdego elementu minimalnie się różnią. Tylko pierwotnie dopasowana para gwarantuje uzyskanie wymaganego, bezpiecznego napięcia i pełnej wytrzymałości mechanicznej.
• Kontroluj certyfikację – upewnij się, że cały zestaw złączny (nakrętki, śruby oraz podkładki) bezwzględnie spełnia te same, ściśle określone normy techniczne.

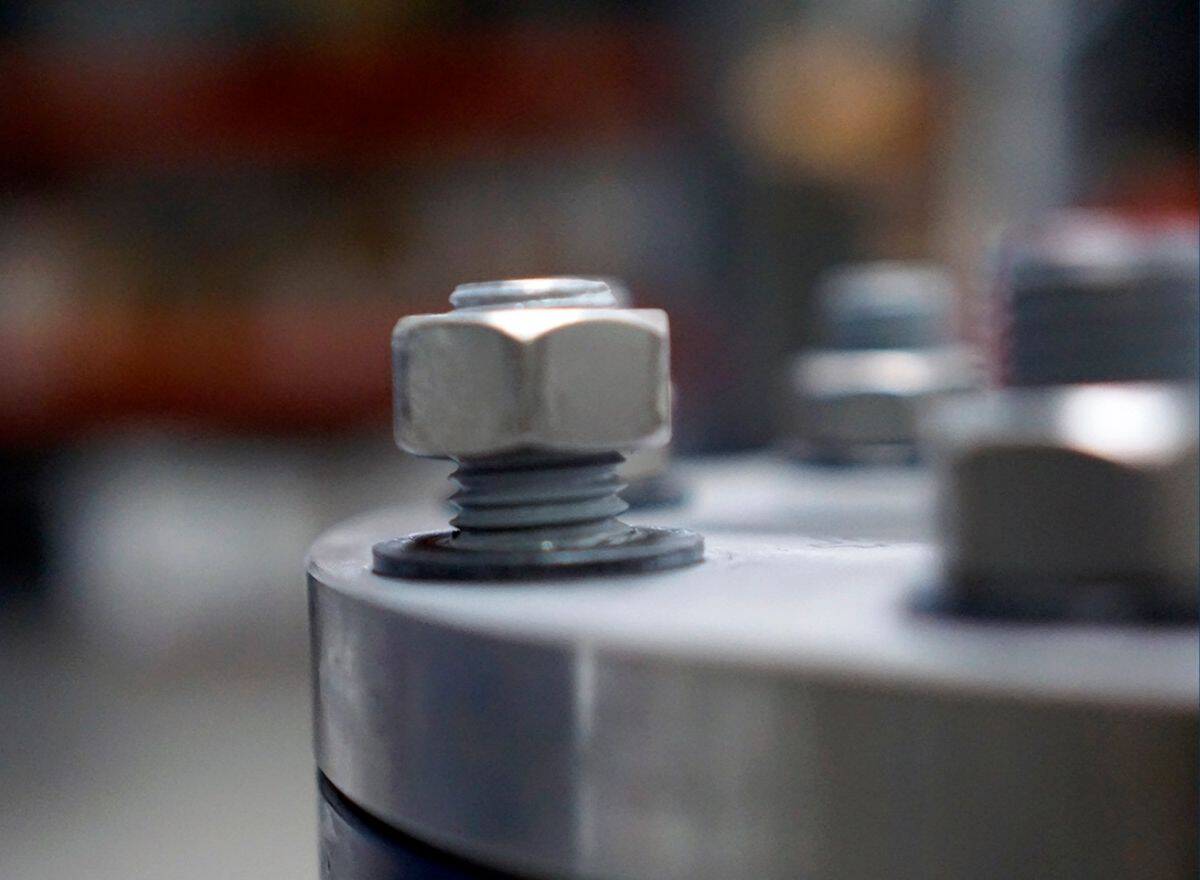

^{Nakrętki, śruby i podkładki powinny być zgodne z określoną normą.}

BŁĄD #9: Dokręcanie ‘na oko’, czyli rezygnacja z klucza dynamometrycznego

Montaż bez precyzyjnej kontroli siły to jedna z najczęstszych przyczyn awarii. Dokręcanie śrub z losowym momentem obrotowym powoduje drastyczne wypaczenie geometrii połączenia, punktowe zmiażdżenie uszczelki i gwarantuje wyciek pod wpływem ciśnienia roboczego.

❌ Czego absolutnie NIE robić (najczęstsze błędy):

• Praca tradycyjnymi narzędziami – używanie zwykłego klucza płaskiego lub oczkowego i dokręcanie śrub na wyczucie. Taka metoda uniemożliwia uzyskanie równego docisku na całym obwodzie przylgi.

✔️ Jak zrobić to profesjonalnie (złote zasady):

• Stosuj profesjonalny sprzęt – zawsze używaj wyłącznie skalibrowanego klucza dynamometrycznego, który gwarantuje, że każda śruba otrzyma dokładnie taką samą, optymalną siłę naciągu.
• Wprowadź procedurę wieloetapową – dokręcaj śruby stopniowo, zwiększając moment obrotowy w kilku fazach i bezwzględnie poruszając się po przekątnej (wzór naprzemienny / krzyżowy).
• Wykonaj rundę kontrolną – w ostatnim etapie przestaw klucz na docelową wartość i dokręć każdą śrubę jedna po drugiej, idąc po okręgu wokół kołnierza. To jedyny sposób, by zyskać pewność, że żadna śruba nie została pominięta.
• Uświadom sobie skalę siły – pamiętaj, że nacisk rzędu 200 kN odpowiada masie aż 20 ton działających bezpośrednio na uszczelnienie. Tylko idealnie symetryczny rozkład tak ogromnej siły gwarantuje połączenie w 100% wolne od przecieków.

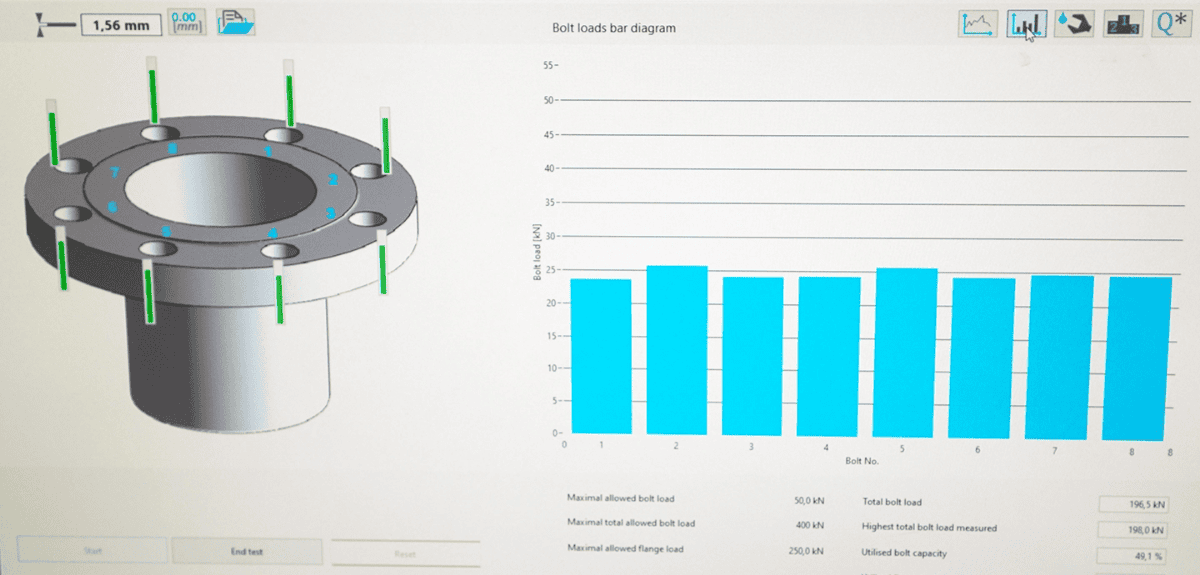

^{Siła wywierana przez śruby na uszczelkę i kołnierz rozkłada się równomiernie, gdy są one dokręcane metodą krzyżową. Zapewnia to szczelność połączenia kołnierzowego.}

BŁĄD #10: Dokręcanie na skróty, czyli pomijanie procedury dokręcania krzyżowego

Kolejność dociągania elementów złącznych decyduje o integralności strukturalnej całego układu. Zastosowanie nieprawidłowej sekwencji skutkuje skrzywieniem kołnierza, punktowym zmiażdżeniem materiału uszczelniającego oraz ekstremalnym przeciążeniem pojedynczych śrub.

❌ Czego absolutnie NIE robić (najczęstsze błędy):

• Start z pełną siłą po okręgu – dokręcanie śrub od razu do maksymalnego momentu obrotowego, idąc po kolei w kółko wokół kołnierza. Ta metoda sprawia, że pierwsza śruba przejmuje całe napięcie konstrukcyjne rurociągu i próbuje sama wyprostować złącze. Skutek? Szczelina między kołnierzami traci geometrię, reszta śrub pozostaje niedociągnięta, a pierwsza z nich może po prostu pęknąć pod gigantycznym obciążeniem.

✔️ Jak zrobić to profesjonalnie (złote zasady):

• Zacznij od ręcznego dokręcania – pierwszym, bezwzględnym krokiem jest wstępne dokręcenie wszystkich nakrętek i śrub wyłącznie palcami. Pozwala to na naturalne i swobodne ułożenie się płaszczyzn kołnierza względem siebie.
• Wprowadź schemat krzyżowy – przejdź do dokręcania narzędziem, poruszając się ściśle według wzoru naprzemiennego (po przekątnej). Wykonaj całą procedurę w kilku etapach, stopniowo zwiększając wartość momentu obrotowego przy każdym podejściu.
• Chroń komponenty przed zniszczeniem – symetryczne, poprzeczne rozłożenie sił gwarantuje, że kołnierz nie ulegnie przechyleniu. Chroni to uszczelkę, śruby oraz same kołnierze przed trwałym uszkodzeniem mechanicznym i gwarantuje szczelność instalacji pod ciśnieniem.

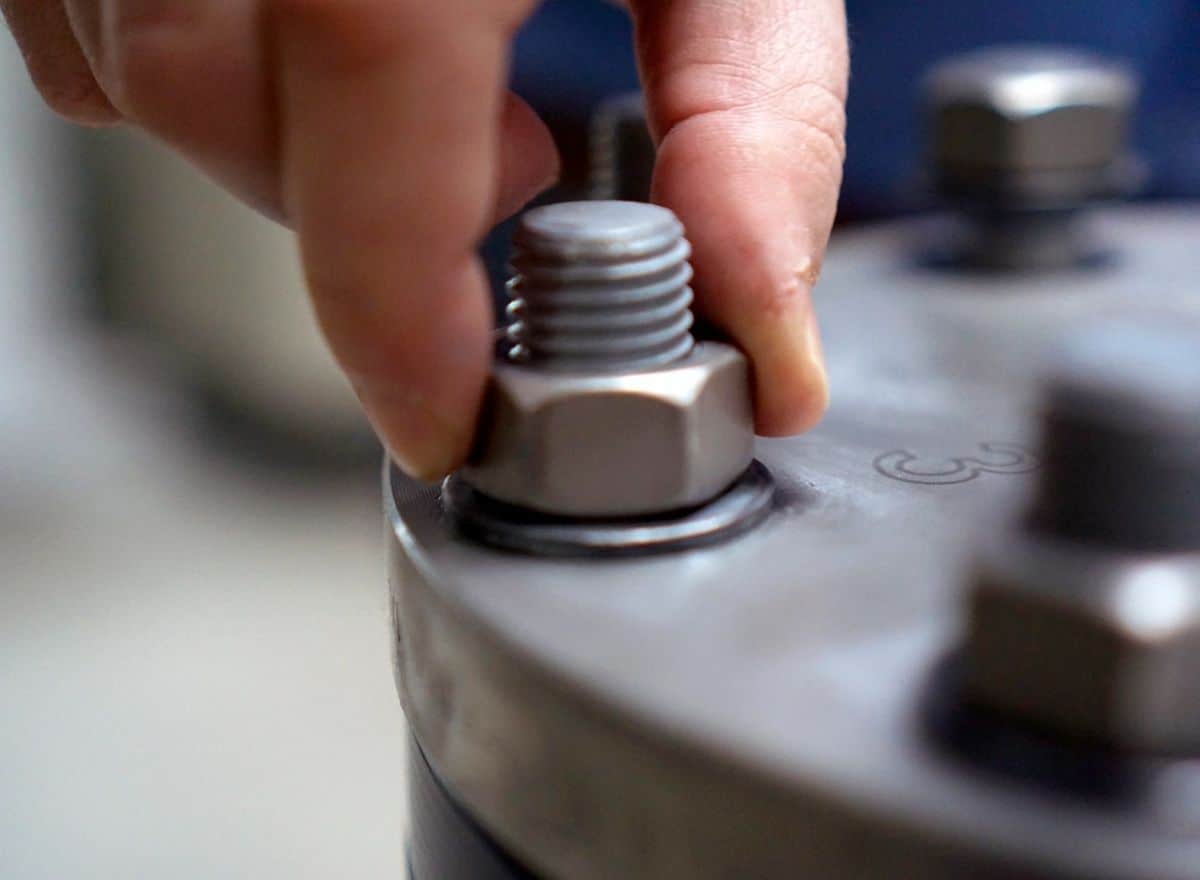

^{Pierwszym krokiem jest ręczne dokręcenie nakrętek.}

💡 Droga na skróty to mit. Wybierz 100% szczelności i święty spokój!

Bezawaryjna praca instalacji nie jest kwestią szczęścia, ale trzymania się żelaznych zasad montażu. Aby uniknąć kosztownych wycieków, przestojów i niebezpiecznych wypadków, pamiętaj o 4 najważniejszych filarach:

• Zawsze nowe i dopasowane uszczelnienie – nie ryzykuj z używanymi elementami. Wyeliminuj błędy i dobierz idealne tworzywo w kilka sekund za pomocą intuicyjnego asystenta KLINGER Material Finder.
• Koniec z montażowym chaosem – zapomnij o przypadkowych śrubach i braku podkładek. Stosuj wyłącznie certyfikowane i fabrycznie dopasowane komplety złączne zgodne z normami.
• Bezpieczeństwo na pierwszym miejscu – otwieraj i montuj przyłącza z głową. Dbaj o czystość przylg i zawsze twórz bezpieczną „półkę” ze śrub przy pracach w pionie.
• Precyzja dynamometryczna – odłóż tradycyjne klucze i dokręcanie „na oko”. Używaj skalibrowanego sprzętu i niezawodnego schematu krzyżowego, by równomiernie rozłożyć tony nacisku.

Chcesz mieć pewność, że Twoje instalacje pracują bezpiecznie i bez strat? Przejdź na wyższy poziom niezawodności. Sprawdź pełną ofertę profesjonalnych rozwiązań i doradztwa technicznego na oficjalnej stronie KLINGER.

Zobacz także: Instrukcja montażu uszczelek KLINGER [PDF] >>
