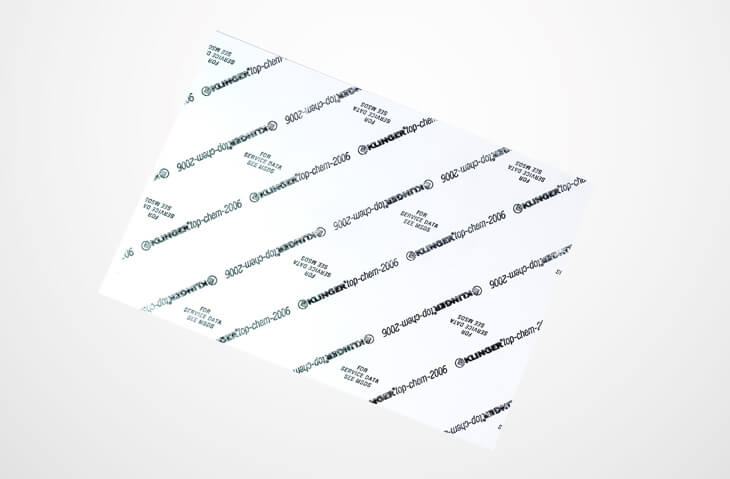

KLINGER® top-chem 2006

Doskonała odporność chemiczna na działanie silnych związków alkalicznych.

KLINGER®top-chem 2006 oferuje wyjątkową odporność przy zastosowaniu z silnymi związkami alkalicznymi i dobre właściwości mechaniczne w średnich i niskich temperaturach oraz obciążeniach.

Budowa

Uszczelnienie na bazie PTFE zawierające siarczan baru.

Pole zastosowania

Odpowiedni dla szerokiego zakresu zastosowań w przemyśle chemicznym. Materiał nie zawiera pigmentów.

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Słowa kluczowe

  • Głównie do zastosowań ze związkami alkalicznymi
  • Spójny skład materiałowy
  • Odporność na płynięcie na zimno

Korzyści

  • Doskonała odporność chemiczna
  • Bardzo dobre właściwości przy średnich temperaturach
  • Brak starzenia się materiału

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 M



%

4

Powracalność ASTM F 36 M

  % 40

Naprężenia resztkowe DIN 52913

30 MPa, 16 h / 150 °C

MPa

18

Wytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 260 °C

%
%

12
41

Szczelność

DIN 28090-2 mg/s x m

0.01

Przepuszczalność gazowa λ

VDI 2440 mbar x l/s x m

3.60E-06

Zmiana grubości / ciężaru

H2SO4, 100 %: 18 h / 23 °C
HNO3, 100 %: 18 h / 23 °C
NaOH, 33%: 72 h / 110 °C

%
%
%

1/2
1/1

Gęstość

  g/cm3

3.0

Rezystancja powierzchniowa

ρO Ω 1x10E13

Rezystancja skośna

ρD Ω cm

1.2x10E13

Wytrzymałość na przebicie

Ed kV/mm

16.7

Współczynnik mocy

50 Hz tan δ

0.083

Stała dielektryczna

50 Hz εr

4.2

Przewodność cieplna

λ W/mK

0.40

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 12
m 2.0

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 12
m 3.1

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 15
m 3.8

Standardowe wymiary płyt

Wymiary 1500 x 1500 mm
Grubości 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
