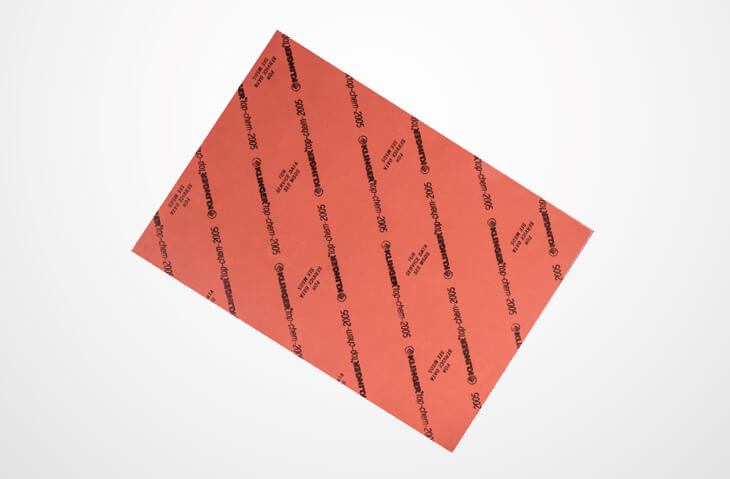

KLINGER® top-chem 2005

Wysoka odporność chemiczna na działanie mocnych kwasów.

KLINGER®top-chem 2005 oferuje wyjątkowe zachowanie oraz wysoką odporność chemiczną w zastosowaniu z silnymi kwasami.

Budowa

Uszczelnienie na bazie PTFE połączone z nieorganicznymi wypełniaczami.

Pole zastosowania

Odpowiedni dla szerokiego zakresu zastosowań w przemyśle chemicznym. Ekonomiczna alternatywa użycia uszczelek z PTFE z wypełniaczami.

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Słowa kluczowe

  • Głównie do zastosowań z kwasami
  • Spójny skład materiałowy
  • Odporność na płynięcie na zimno

Korzyści

  • Doskonała odporność chemiczna
  • Bardzo dobre właściwości mechaniczne przy średnich temperaturach
  • Brak starzenia się materiału

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 M



%

4

Powracalność ASTM F 36 M

  % 40

Naprężenia resztkowe DIN 52913

30 MPa, 16 h / 150 °C

MPa

25

Wytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 260 °C

%
%

5
35

Szczelność

DIN 28090-2 mg/s x m

0.02

Przepuszczalność gazowa λ

VDI 2440 mbar x l/s x m

8.75E-07

Zmiana grubości / ciężaru

H2SO4, 100 %: 18 h / 23 °C
HNO3, 100 %: 18 h / 23 °C
NaOH, 33 %: 72 h / 110 °C

%
%
%
1/1
1/2

Gęstość

  g/cm3

2.2

Rezystancja powierzchniowa

ρO Ω

3.1x10E13

Rezystancja skośna

ρD Ω cm

3.2x10E13

Wytrzymałość na przebicie

Ed kV/mm

23.8

Współczynnik mocy

50 Hz tan δ

0.071

Stała dielektryczna

50 Hz εr

3.2

Przewodność cieplna

λ W/mK

0.42

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 10
m 2.2

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 12
m 2.8

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 12
m 3.8

Standardowe wymiary płyt

Wymiary 1500 x 1500 mm
Grubości 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
