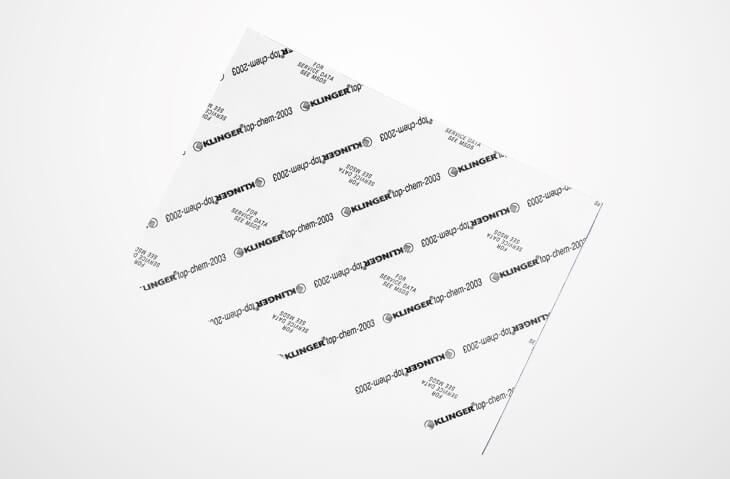

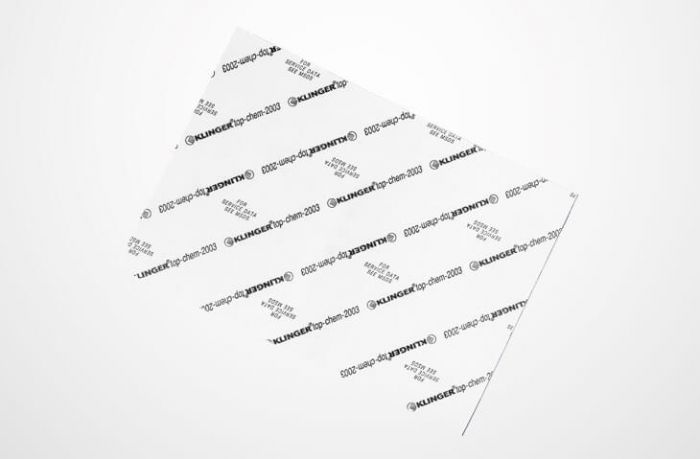

KLINGER® top-chem 2003

Wysoka zdolność dopasowywania się oraz szczelność nawet przy niskich naciskach powierzchniowych.

KLINGER®top-chem 2003 oferuje wysoką zdolność dopasowywania się oraz szczelność nawet przy niskich naciskach powierzchniowych.

Budowa

Uszczelnienie na bazie PTFE zawierające mikroskopijne cząstki szklane.

Pole zastosowania

Doskonała odporność chemiczna na silne kwasy i związki alkaliczne jak również bardzo dobre właściwości przy średnich temperaturach i obciążeniach.

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Duża ściśliwość
  • Spójny skład materiałowy
  • Odporność na płynięcie na zimno

Korzyści

  • Doskonałe uszczelnienie przy niskim nacisku powierzchniowym
  • Nadzwyczajna odporność chemiczna
  • Łatwe dopasowywanie się do powierzchni
  • Brak starzenia się materiału

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 M



%

18

Powracalność ASTM F 36 M

  % 35

Naprężenia resztkowe DIN 52913

30 MPa, 16 h / 150 °C

MPa

13

Wytrzymałość wg metody Klingera
25 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 260 °C

%
%

10
39

Szczelność

DIN 28090-2 mg/s x m

0.01

Przepuszczalność gazowa λ

VDI 2440 mbar x l/s x m

3.29E-06

Zmiana grubości / ciężaru

H2SO4, 100 %: 18 h / 23 °C
HNO3, 100 %: 18 h / 23 °C
NaOH, 33 %: 72 h / 110 °C

%
%
%
1/1
0/5
1/5

Gęstość

  g/cm3

1.7

Rezystancja powierzchniowa

ρO Ω 9x10E12

Rezystancja skośna

ρD Ω cm

2.6x10E12

Wytrzymałość na przebicie

Ed kV/mm

16.7

Współczynnik mocy

50 Hz tan δ 0.085

Stała dielektryczna

50 Hz εr

2.8

Przewodność cieplna

λ W/mK

0.18

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 8
m 2.0

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 8
m 2.7

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 10
m 3.6

Standardowe wymiary płyt

Wymiary 1500 x 1500 mm
Grubości 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
