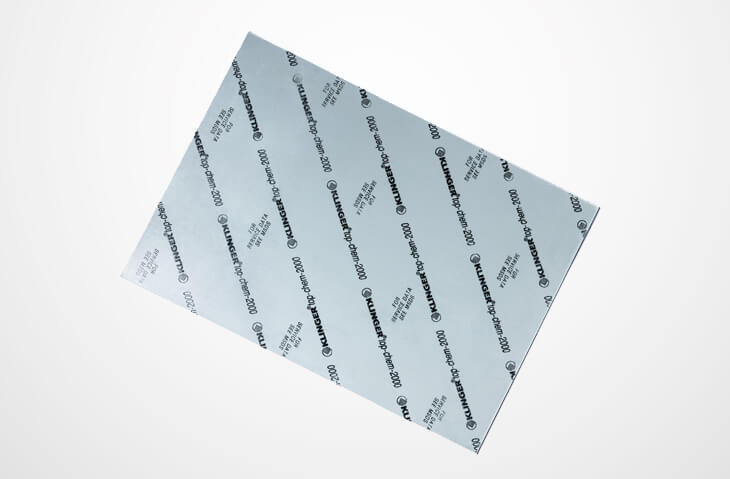

KLINGER® top-chem 2000
Wyjątkowe zachowanie przy wysokich wymaganiach mechanicznych.
KLINGER®top-chem 2000 jest uniwersalnym uszczelnieniem do wymagających zastosowań, które oferuje wyjątkowe zachowanie przy wysokich obciążeniach mechanicznych w wysokiej temperaturze. Jest to jedyne uszczelnienie z PTFE posiadające certyfikat Fire Safe.
Budowa
Uszczelnienie na bazie PTFE zawierające węglik krzemu.
Pole zastosowania
Doskonała odporność na silne kwasy i związki alkaliczne jak również na parę i tlen. Odpowiedni dla nadzwyczaj szerokiego zakresu zastosowań w przemyśle chemicznym i petrochemicznym jak również w przemyśle stoczniowym przy transporcie związków chemicznych.

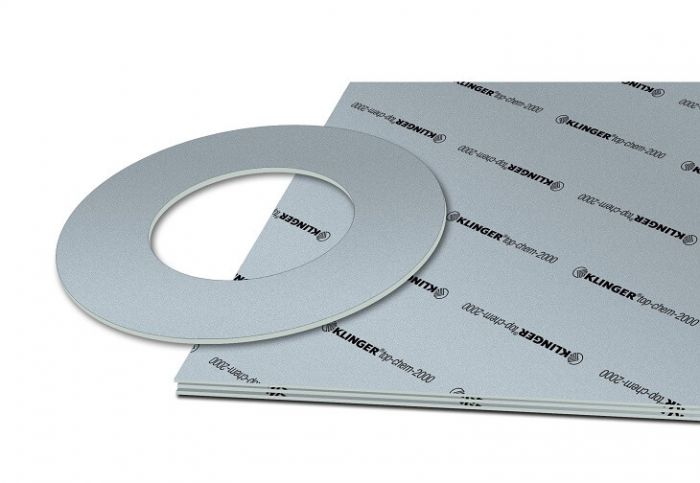

![KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.](assets/images/7/klinger-topchem2000-content02-d458191e.jpg)
Typowe dane techniczne dla grubości 2,0 mm
Ściśliwość ASTM F 36 M |
% |
4 | |
Powracalność ASTM F 36 M |
% | 50 | |
Naprężenia resztkowe DIN 52913 |
30 MPa, 16 h / 150 °C 50 MPa, 16 h / 260 °C |
MPa |
28 36 |
Wytrzymałość wg metody Klingera |
Ubytek grubości przy 23 °C |
% % |
5 11 |
Szczelność |
DIN 28090-2 | mg/s x m | 0.08 |
Przepuszczalność gazowa λ |
VDI 2440 | mbar x l/s x m | 4.46E-06 |
Zmiana grubości / ciężaru |
H2SO4, 100%: 18 h / 23 °C |
% % % |
1/1 1/2 1/3 |
Gęstość |
g/cm3 | 2.5 |
|
Rezystancja powierzchniowa |
ρO | Ω | 6.9x10E12 |
Rezystancja skośna |
ρD | Ω cm | 2.2x10E12 |
Wytrzymałość na przebicie |
Ed |
kV/mm | 3.6 |
Współczynnik mocy |
50 Hz | tanδ | 0.166 |
Stała dielektryczna |
50 Hz | εr | 10.6 |
Przewodność cieplna |
λ | W/mK | 0.60 |
Współczynniki projektowe według ASME
dla uszczelki o grubości 1.0 mm |
klasy szczelności 0.1 mg / s x m |
MPa | y 12 |
dla uszczelki o grubości 2.0 mm |
klasy szczelności 0.1 mg / s x m |
MPa | y 15 |
dla uszczelki o grubości 3.0 mm |
klasy szczelności 0.1 mg / s x m |
MPa | y 18 |
Funkcjonalność i trwałość
Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
Katalogi do pobrania
Więcej informacji o płytach uszczelniających.
