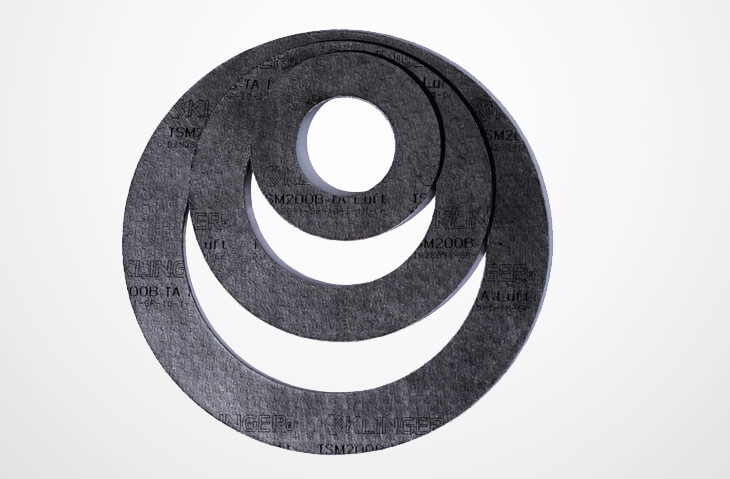

KLINGER® Graphite Laminate TSM

Uszczelnienie zgodne z wymaganiami TA-Luft ze zredukowanym wyciekiem przy wysokich temperaturach do 450oC.

Laminat grafitowy KLINGER®TSM spełnia wymagania TA-Luft i zapewnia bezpieczeństwo w wysokich temperaturach do 450°C.

Budowa

Materiał uszczelniający bez dodatku kleju, składający się z impregnowanego ekspandowanego grafitu i 0,1 mm wkładki perforowanej ze stali nierdzewnej. Zachowuje stałe właściwości fizyczne w całym zakresie temperaturowym.

Pole zastosowania

Laminat grafitowy KLINGER®TSM jest odpowiedni zwłaszcza do zastosowania w przemyśle chemicznym, w rafineriach i elektrowniach.

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Mechaniczne połączenie grafitu z wkładką perforowaną ze stali nierdzewnej
  • Doskonała odporność na wysokie temperatury
  • Doskonała odporność chemiczna

Korzyści

  • Wyjątkowa szczelność (TA-Luft)
  • Stałe właściwości fizyczne w całym zakresie temperaturowym

Typowe dane techniczne dla grubości 1.5 i 2.0 i 3,0 mm

      TSM 150B

TSM 200B

TSM 300B-2

Grubość

  mm

1.5

2.0

3.0

Gęstość warstwy grafitowej



g/cm3

1.0

1.0

1.0

Zawartość popiołu w graficie DIN 51903

  %

≤ 2.0

≤ 2.0

≤ 2.0

Wzmocnienie metalowe
Wkładka perforowana ze stali nierdzewnej

Materiał
Grubość
Ilość przekładek


mm

1.4401
0.1
1

(oder 1.4404)
0.1
1


0.1
2

Ściśliwość ASTM F36 A

  % 30 - 45 30 - 45 30 - 45

Powracalność ASTM F36 A

  % 15 -25 15 -25 15 -25

Naprężenia resztkowe DIN 52913

σD 16h, 300°C, 50 N/mm2

N/mm2

≥ 45 ≥ 45 ≥ 45

Standardowe wymiary płyt

Wymiary 1000 x 1000 mm
Grubości 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje Grubość ±5 %
Długość ±4 mm, Szerokość ±4 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
