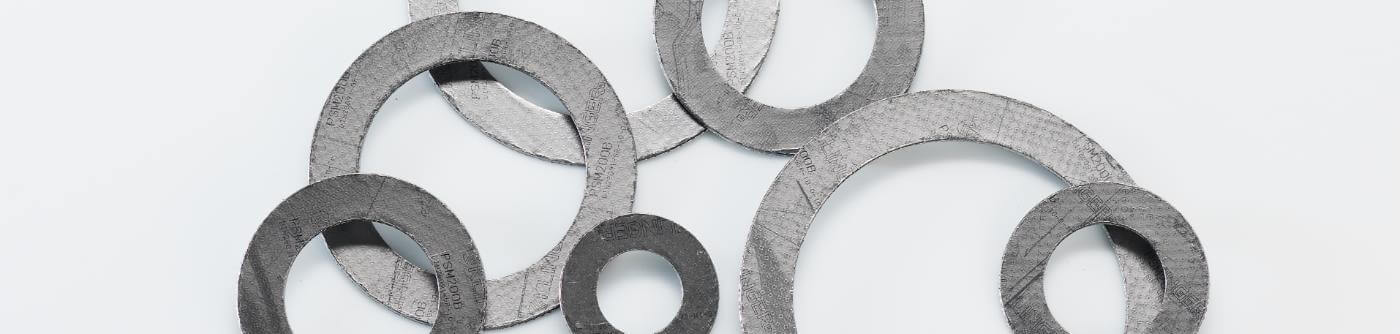

KLINGERSIL Hochdruckdichtung

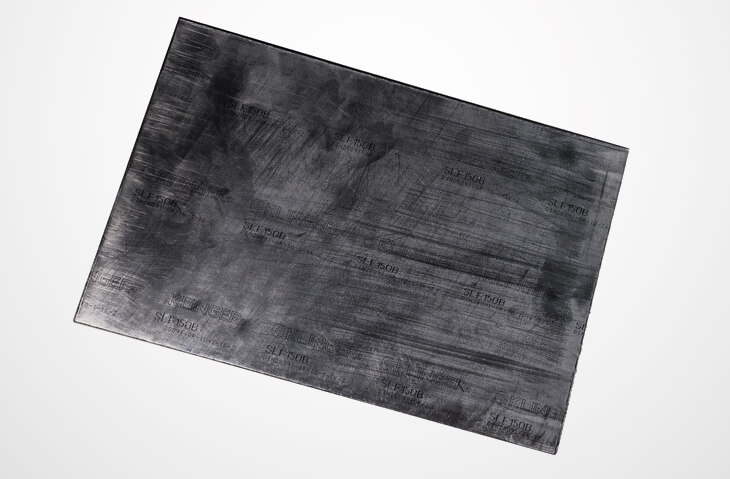

KLINGER® Graphite Laminate SLF

Wysokowydajne uszczelnienie wysokotemperaturowe.

Laminat grafitowy KLINGER®SLF łączy łatwą obsługę z wybitną długoterminową wydajnością uszczelniania. Materiał zgodny z niemieckim TA Luft (czyste powietrze).

Budowa

Materiał uszczelniający złożony z 2 warstw elastycznego grafitu i wkładki na bazie włókien o grubości 0,3 mm odpornej na wysokie temperatur.

Pole zastosowania

Laminat grafitowy KLINGER®SLF jest zalecany do stosowania tam, gdzie wybranym materiałem jest grafit i wymagane są minimalne emisje uchodzące.

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Unikalne niemetalowe wzmocnienie
  • Doskonała odporność chemiczna
  • Odporność na wysokie temperatury

Korzyści

  • Łatwy w wycinaniu
  • Bezpieczny w użytkowaniu
  • Doskonała szczelność

Typowe dane techniczne dla grubości 2.0 mm

Ściśliwość ASTM F 36 A

  % 40

Powracalność ASTM F 36 A

  % 14

Gęstość



g/cm3

1.12

Gęstość warstwy grafitowej



g/cm3

1.0

Zawartość chlorków

  ppm < 40

Czystość grafitu

  % > 99

Wkładka

Wzmocnienie włókniste

mm

0.3

Szczelność

DIN 28090-2 mg/s x m

0.05

Naprężenia resztkowe

DIN 52913 MPa 40

cWytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 25 °C
Ubytek grubości przy 300 °C

%
%
42
10

Ciągła temperatura pracy

  °C 350

Analiza termograwimetryczna (TGA)

DIN 28090-2, 4 h, 670 °C   < 4 %/h

Standardowe wymiary płyt

Wymiary 1000 x 1500 mm
Grubości 1.5 mm, 2.0 mm
Tolerancje Grubość ±5 %
Długość ±4 mm, Szerokość ±4 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
