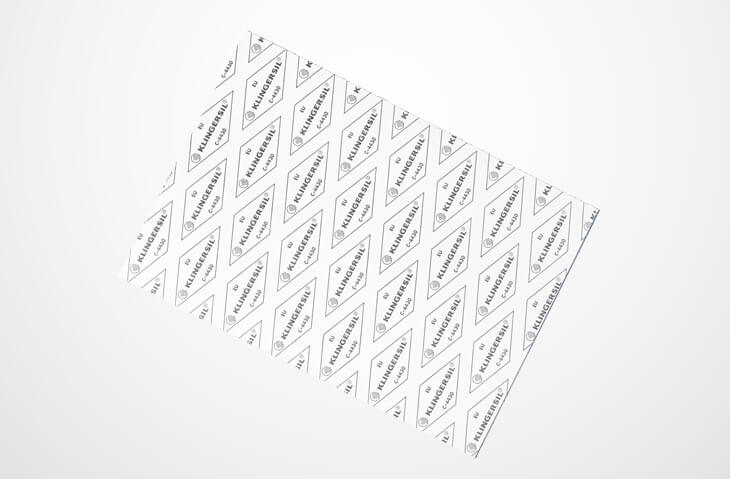

KLINGERSIL® C-4430

Znakomita wytrzymałość na ściskanie i odporność na gorącą wodę i parę.

KLINGERSIL® C-4430 oferuje wyjątkową zdolność do przenoszenia dużych obciążeń i odporność na gorącą wodę i parę.

Budowa

Optymalna kombinacja włókien syntetycznych i szklanych połączonych NBR.

Pole zastosowania

Odporne na wodę i parę w wyższych temperaturach, jak również na oleje, gazy, roztwory soli, paliwa, alkohole, słabe kwasy organiczne i nieorganiczne, węglowodory, smary oraz chłodziwa.

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Optymalna kombinacja włókien syntetycznych i szklanych
  • Wyjątkowa zdolność do przenoszenia dużych obciążeń
  • Stabilny wymiarowo

Korzyści

  • Odpowiedni w wysokich temperaturach pary i wody
  • Zwiększona odporność na węglowodory
  • Odpowiednie na wiele różnych mediów

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 J



%

9

Powracalność ASTM F 36 J

  % 55

Naprężenia resztkowe DIN 52913

50 MPa,16 h / 175 °C
50 MPa,16 h / 300 °C
MPa
MPa
39
35

Naprężenia resztkowe BS 7531

40 MPa, 16 h / 300 °C MPa

31

Wytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

%
%
8
11

Szczelność

DIN 28090-2 mg/s x m

0.05

Przepuszczalność gazowa λ

VDI 2440 mbar x l/s x m

2.13E-05

Pęcznienie ASTM F 146

Olej IRM 903: 5 h / 150 °C
Paliwo B: 5 h / 23 °C

%
%
3
5

Gęstość

  g/cm3

1.8

Rezystancja powierzchniowa

ρO

Ω

4.1x10E13

Rezystancja skośna

ρD

Ω cm

4.5x10E12

Wytrzymałość na przebicie

Ed

kV/mm

21.3

Współczynnik mocy

50 Hz

tanδ

0.03

Stała dielektryczna

50 Hz εr

6.7

Przewodność cieplna

λ W/mK

0.38

Klasyfikacja wg BS 7531:2006

Klasa AX

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 1.1

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 1.6

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 2.2

Standardowe wymiary płyt

Wymiary 1000 x 1500 mm, 2000 x 1500 mm
Grubość 0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancja Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokośc ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.

Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
