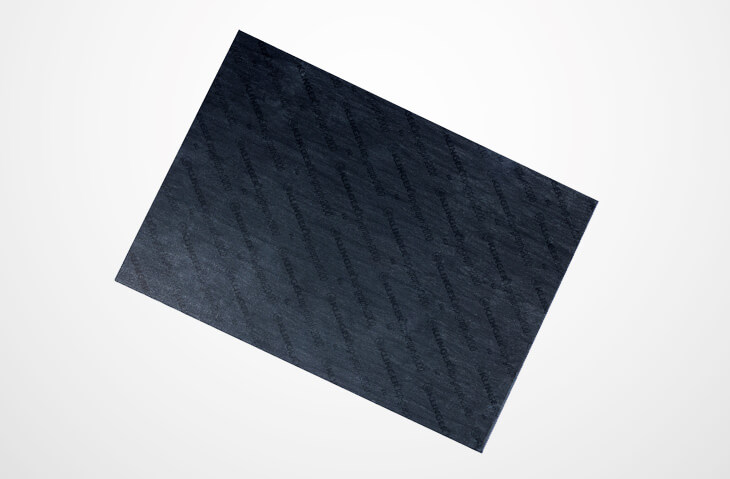

KLINGER® top-graph 2000

Połączenie zalet uszczelnienia wzmocnionego włóknami oraz elastycznego grafitu.

KLINGER®top-graph 2000 to połączenie zalet uszczelnienia na bazie włókien oraz kluczowych właściwości elastycznego grafitu.

Budowa

Grafit i włókna syntetyczne połączone NBR.

Pole zastosowania

Dzięki swoim właściwościom materiał zapewnia łatwość w posługiwaniu się nim. Dzięki zdolności do przenoszenia wysokich obciążeń oraz niskiej kruchości KLINGER®top-graph 2000 jest idealny do zastosowania z parą i innymi wymagającymi aplikacjami.

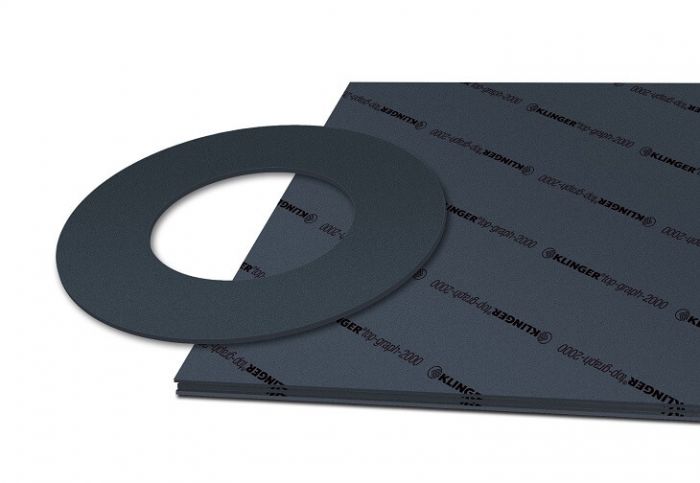

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Zastosowanie grafitu jako wypełniacza
  • Zdolność do przenoszenia wysokich obciążeń

Korzyści

  • Ulepszona elastyczność
  • Odporność na wysokie naciski powierzchniowe, również przy podwyższonej temperaturze

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 J



%

10

Powracalność ASTM F 36 J

  % 60

Naprężenia resztkowe DIN 52913

50 MPa, 16 h / 300 °C MPa

30

Naprężenia resztkowe BS 7531

40 MPa, 16 h / 300 °C MPa 27

Wytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

%
%
10
10

Szczelność

DIN 28090-2 mg/s x m

0.05

Przepuszczalność gazowa λ

VDI 2440 mbar x l/s x m

1.84E-05

Pęcznienie ASTM F 146

Olej IRM 903: 5 h / 150 °C
Paliwo B: 5 h / 23 °C

%
%
5
7

Gęstość

  g/cm3

1.8

Rezystancja skośna

ρD Ω cm

6.7x10E3

Przewodność cieplna

λ W/mK

0.69

Klasyfikacja zgodnie z BS 7531:2006

Klasa AX

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 2.4

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 4.2

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 6.7

Standardowe wymiary płyt

Wymiary 1000 x 1500 mm, 2000 x 1500 mm
Grubości 0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
