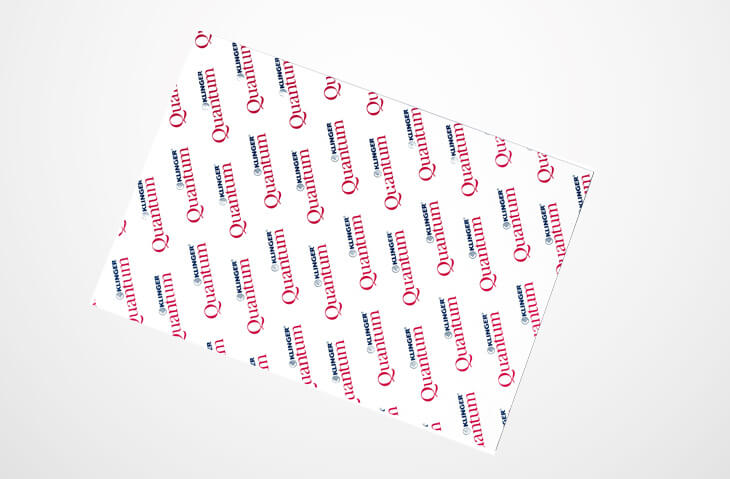

KLINGER® Quantum

Wyjątkowy materiał uszczelniający zachowujący wysoką elastyczność w wysokich temperaturach.

KLINGER® Quantum jest wyjątkowym materiałem uszczelniającym zachowującym wysoką elastyczność w wysokich temperaturach.

Budowa

Wysokiej jakości włókna i wypełniacze połączone odpornym na wysokie temperatury HNBR.

Pole zastosowania

Materiał jest odpowiedni do użycia z olejami, wodą, parą, gazami, roztworami soli, paliwami, alkoholami, łagodnymi kwasami organicznymi i nieorganicznymi, węglowodorami, smarami i chłodziwami.

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Unikalne włókna HNBR
  • Specjalna technologia wulkanizacji
  • Odporność na pełzanie i zimne płynięcie
  • Stabilny wymiarowo

Korzyści

  • Wyjątkowo długo zachowana elastyczność w wysokiej temperaturze
  • Wyjątkowa odporność termiczna
  • Deklaracja zgodności FDA

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 J



%

10

Powracalność ASTM F 36 J

  % 50

Naprężenia resztkowe DIN 52913

50 MPa, 16 h / 175 °C
50 MPa, 16 h / 300 °C
MPa
MPa
32
30

Naprężenia resztkowe BS 7531

40 MPa, 16 h / 300 °C MPa

29

Wytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C
ubytek grubości przy 400 °C

%
%
%
10
14
20

Szczelność

DIN 28090-2 mg/s x m

0.02

Przepuszczalność gazowa λ

VDI 2440

mbar x I/s x m

4.4E-08

Pęcznienie ASTM F 146

Olej IRM 903: 5 h / 150 °C
Paliwo B: 5 h / 23 °C

%
%
3
5

Gęstość

  g/cm3

1.7

Rezystancja powierzchniowa

ρO Ω

7.7x10E12

Rezystancja skośna

ρD Ω cm

4.7x10E12

Wytrzymałość na przebicie

Ed

kV/mm

18.5

Współczynnik mocy

50 Hz

tanδ

0.064

Stała dielektryczna

50 Hz εr

6.8

Przewodność cieplna

λ W/mK

0.44

Klasyfikacja zgodnie z BS 7531:2006

Klasa AX



Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 15
m 1.1

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 15
m 2.5

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 15
m 3.8

Standardowe wymiary płyt

Wymiary 1000 x 1500 mm, 2000 x 1500 mm
Grubości 0.8 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
