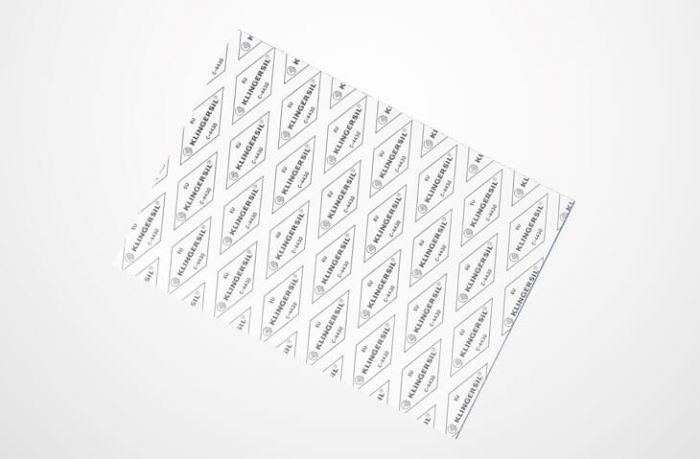

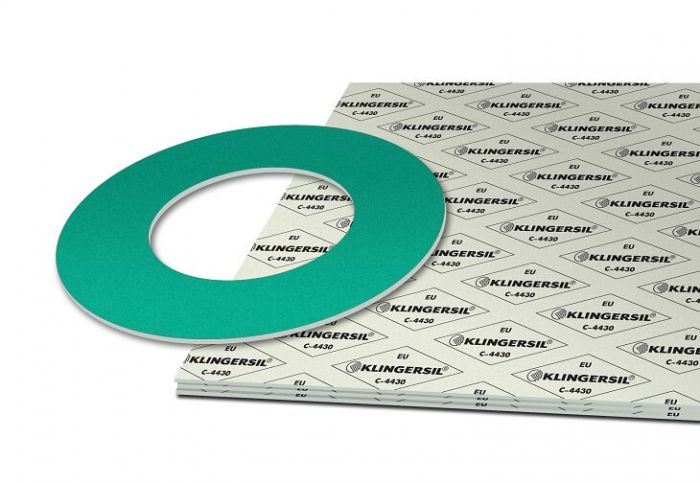

KLINGERSIL® C-4430
Znakomita wytrzymałość na ściskanie i odporność na gorącą wodę i parę.
KLINGERSIL® C-4430 oferuje wyjątkową zdolność do przenoszenia dużych obciążeń i odporność na gorącą wodę i parę.
Budowa
Optymalna kombinacja włókien syntetycznych i szklanych połączonych NBR.
Pole zastosowania
Odporne na wodę i parę w wyższych temperaturach, jak również na oleje, gazy, roztwory soli, paliwa, alkohole, słabe kwasy organiczne i nieorganiczne, węglowodory, smary oraz chłodziwa.
Kluczowe właściwości
- Optymalna kombinacja włókien syntetycznych i szklanych
- Wyjątkowa zdolność do przenoszenia dużych obciążeń
- Stabilny wymiarowo
Korzyści
- Odpowiedni w wysokich temperaturach pary i wody
- Zwiększona odporność na węglowodory
- Odpowiednie na wiele różnych mediów
CERTYFIKATY & DOPUSZCZENIA
BAM-tested
DIN-DVGW
DIN-DVGW W 270
DVGW VP 401
Elastomer-Guideline
WRAS approval
DNV GL
TA-Luft (Clean air)
Fire-Safe wg DIN EN ISO 10497
Fire-Safe wg ISO 19921
Typowe dane techniczne dla grubości 2,0 mm
Ściśliwość ASTM F 36 J
%
9
Powracalność ASTM F 36 J
%
55
Naprężenia resztkowe DIN 52913
50 MPa, 16 h / 175 °C
50 MPa, 16 h / 300 °C
MPa
MPa
39
35
Naprężenia resztkowe BS 7531
40 MPa, 16 h / 300 °C
MPa
31
Wytrzymałość wg metody Klingera 50 MPa
Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C
%
%
8
11
Szczelność
DIN 28090-2
mg/s x m
0.05
Przepuszczalność gazowa λ
VDI 2440
mbar x l/s x m
2.13E-05
Pęcznienie ASTM F 146
Olej IRM 903: 5 h / 150 °C
Paliwo B: 5 h / 23 °C
%
%
3
5
Gęstość
g/cm3
1.8
Rezystancja powierzchniowa
ρO
Ω
4.1x10E13
Rezystancja skośna
ρD
Ω cm
4.5x10E12
Wytrzymałość na przebicie
Ed
kV/mm
21.3
Współczynnik mocy
50 Hz
tanδ
0.03
Stała dielektryczna
50 Hz
εr
6.7
Przewodność cieplna
λ
W/mK
0.38
Klasyfikacja zgodnie z BS 7531:2006
Klasa AX
Współczynniki projektowe według ASME
dla uszczelki o grubości 1.0 mm
klasy szczelności 0.1 mg / s x m
MPa
y 20
m 1.1
dla uszczelki o grubości 2.0 mm
klasy szczelności 0.1 mg / s x m
MPa
y 20
m 1.6
dla uszczelki o grubości 3.0 mm
klasy szczelności 0.1 mg / s x m
MPa
y 20
m 2.2
Standardowe wymiary płyt
Wymiary
1000 x 1500 mm, 2000 x 1500 mm
Grubości
0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje
Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm
Inne grubości, wymiary i tolerancje na życzenie.
Funkcjonalność i trwałość
Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
