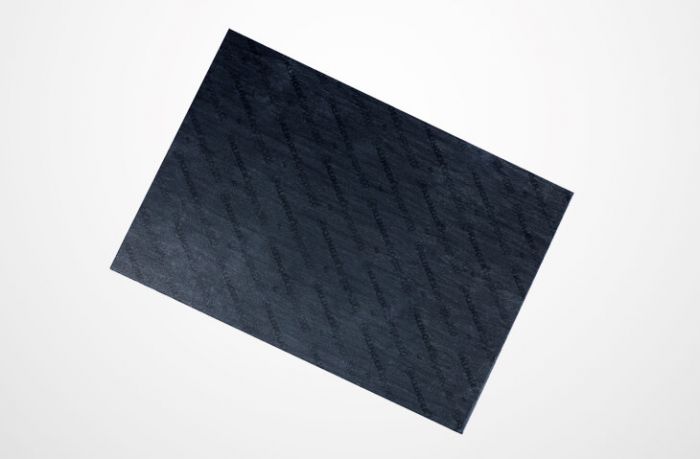

KLINGER® top-graph 2000

Połączenie zalet uszczelnienia wzmocnionego włóknami oraz elastycznego grafitu.

KLINGER® top-graph 2000 to połączenie zalet uszczelnienia na bazie włókien oraz kluczowych właściwości elastycznego grafitu.

Budowa

Grafit i włókna syntetyczne połączone NBR.

Pole zastosowania

Dzięki swoim właściwościom materiał zapewnia łatwość w posługiwaniu się nim. Dzięki zdolności do przenoszenia wysokich obciążeń oraz niskiej kruchości KLINGER®top-graph 2000 jest idealny do zastosowania z parą i innymi wymagającymi aplikacjami.

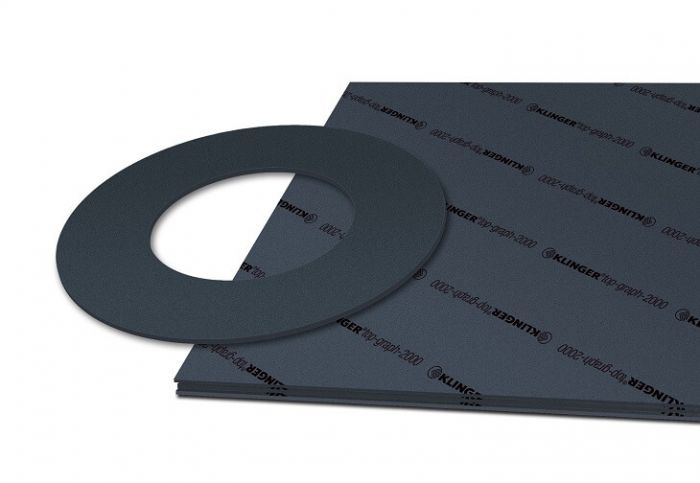

klinger top graph 2000 content02 0296da2a

Kluczowe właściwości

Zastosowanie grafitu jako wypełniacza
Zdolność do przenoszenia wysokich obciążeń

Korzyści

Ulepszona elastyczność
Odporność na wysokie naciski powierzchniowe, również przy podwyższonej temperaturze

CERTYFIKATY & DOPUSZCZENIA

BAM-tested

DIN-DVGW

DNV GL

TA-Luft (Clean air)

Certyfikaty

Projekty uszczelnieniowe

Znajdź inżyniera sprzedaży ds. projektów uszczelnieniowych

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 J

Powracalność ASTM F 36 J

Naprężenia resztkowe DIN 52913

50 MPa, 16 h / 300 °C

MPa

Naprężenia resztkowe BS 7531

40 MPa, 16 h / 300 °C

MPa

Wytrzymałość wg metody Klingera 50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

%
%

10
10

Szczelność

DIN 28090-2

mg/s x m

0.05

Przepuszczalność gazowa λ

VDI 2440

mbar x l/s x m

1.84E-05

Pęcznienie ASTM F 146

Olej IRM 903: 5 h / 150 °C
Paliwo B: 5 h / 23 °C

%
%

5
7

Gęstość

g/cm3

1.8

Rezystancja skośna

ρD

Ω cm

6.7x10E3

Przewodność cieplna

W/mK

0.69

Klasyfikacja zgodnie z BS 7531:2006

Klasa AX

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 2.4

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 4.2

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 6.7

Standardowe wymiary płyt

Wymiary

1000 x 1500 mm, 2000 x 1500 mm

Grubości

0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm

Tolerancje

Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.

Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
