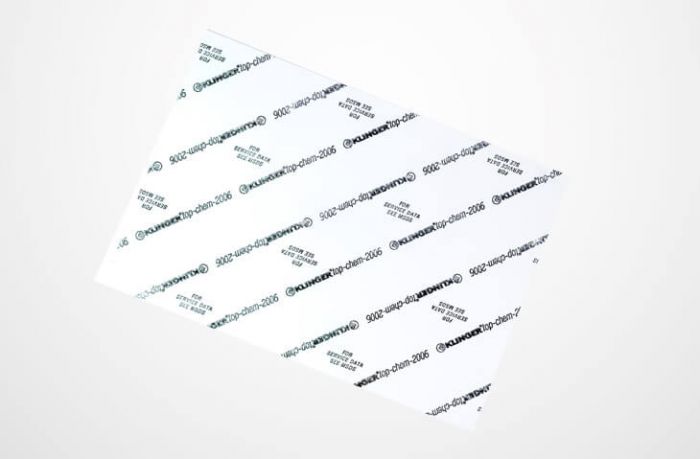

KLINGER® top-chem 2006
Doskonała odporność chemiczna na działanie silnych związków alkalicznych.
KLINGER® top-chem 2006 oferuje wyjątkową odporność przy zastosowaniu z silnymi związkami alkalicznymi i dobre właściwości mechaniczne w średnich i niskich temperaturach oraz obciążeniach.
Budowa
Uszczelnienie na bazie PTFE zawierające siarczan baru.
Pole zastosowania
Odpowiedni dla szerokiego zakresu zastosowań w przemyśle chemicznym. Materiał nie zawiera pigmentów.
Kluczowe właściwości
- Głównie do zastosowań ze związkami alkalicznymi
- Spójny skład materiałowy
- Odporność na płynięcie na zimno
Korzyści
- Doskonała odporność chemiczna
- Bardzo dobre właściwości przy średnich temperaturach
- Brak starzenia się materiału
CERTYFIKATY & DOPUSZCZENIA
BAM-tested
DIN-DVGW
DNV GL
TA-Luft (Clean air)
Deklaracja zgodności FDA (komponenty KLINGER®topchem 2003 spełniają wymagania FDA)
Typowe dane techniczne dla grubości 2,0 mm
Ściśliwość ASTM F 36 A
%
4
Powracalność ASTM F 36 A
%
40
Naprężenia resztkowe DIN 52913
30 MPa, 16 h / 150 °C
MPa
18
Wytrzymałość wg metody Klingera 50 MPa
Ubytek grubości przy 23 °C
Ubytek grubości przy 260 °C
%
%
12
41
Szczelność
DIN 28090-2
mg/s x m
0.01
Przepuszczalność gazowa λ
VDI 2440
mbar x l/s x m
3.60E-06
Zmiana grubości / ciężaru
H2SO4, 100 %: 18 h / 23 °C
HNO3, 100 %: 18 h / 23 °C
NaOH, 33%: 72 h / 110 °C
%
%
%
–
1/2
1/1
Gęstość
g/cm3
3.0
Rezystancja powierzchniowa
ρO
Ω
1x10E13
Rezystancja skośna
ρD
Ω cm
1.2x10E13
Wytrzymałość na przebicie
Ed
kV/mm
16.7
Współczynnik mocy
50 Hz
tan δ
0.083
Stała dielektryczna
50 Hz
εr
4.2
Przewodność cieplna
λ
W/mK
0.40
Współczynniki projektowe według ASME
dla uszczelki o grubości 1.0 mm
klasy szczelności 0.1 mg / s x m
MPa
y 12
m 2.0
dla uszczelki o grubości 2.0 mm
klasy szczelności 0.1 mg / s x m
MPa
y 12
m 3.1
dla uszczelki o grubości 3.0 mm
klasy szczelności 0.1 mg / s x m
MPa
y 15
m 3.8
Standardowe wymiary płyt
Wymiary
1500 x 1500 mm
Grubości
1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje
Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm
Inne grubości, wymiary i tolerancje na życzenie.
Funkcjonalność i trwałość
Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
