KLINGER® top-chem 2005

Wysoka odporność chemiczna na działanie mocnych kwasów.

KLINGER® top-chem 2005 oferuje wyjątkowe zachowanie oraz wysoką odporność chemiczną w zastosowaniu z silnymi kwasami.

Budowa

Uszczelnienie na bazie PTFE połączone z nieorganicznymi wypełniaczami.

Pole zastosowania

Odpowiedni dla szerokiego zakresu zastosowań w przemyśle chemicznym. Ekonomiczna alternatywa użycia uszczelek z PTFE z wypełniaczami.

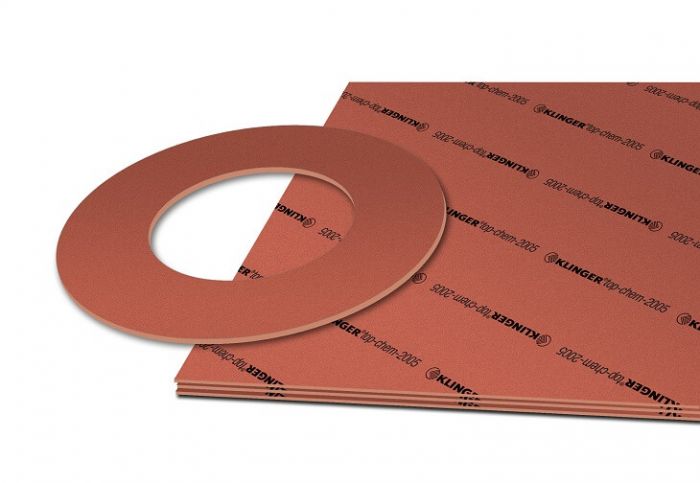

klinger topchem2005 content02 40debfa5

Kluczowe właściwości

  • Głównie do zastosowań z kwasami
  • Spójny skład materiałowy
  • Odporność na płynięcie na zimno

Korzyści

  • Doskonała odporność chemiczna
  • Bardzo dobre właściwości mechaniczne przy średnich temperaturach
  • Brak starzenia się materiału

CERTYFIKATY & DOPUSZCZENIA

BAM-tested

DIN-DVGW

WRAS approval

KTW-Guideline

DNV GL

TA-Luft (Clean air)

Deklaracja zgodności FDA (komponenty KLINGER®topchem 2003 spełniają wymagania FDA)

Deklaracja zgodności z regulacją (EU) No. 1935/2004 (incl. 10/2011)

Certyfikaty

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 A

%

4

Powracalność ASTM F 36 A

%

40

Naprężenia resztkowe DIN 52913

30 MPa, 16 h / 150 °C

MPa

25

Wytrzymałość wg metody Klingera 50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 260 °C

%
%

5
35

Szczelność

DIN 28090-2

mg/s x m

0.02

Przepuszczalność gazowa λ

VDI 2440

mbar x l/s x m

8.75E-07

Zmiana grubości / ciężaru

H2SO4, 100 %: 18 h / 23 °C
HNO3, 100 %: 18 h / 23 °C
NaOH, 33%: 72 h / 110 °C

%
%
%

1/1
1/2
–

Gęstość

g/cm3

2.2

Rezystancja powierzchniowa

ρO

Ω

3.1x10E13

Rezystancja skośna

ρD

Ω cm

3.2x10E13

Wytrzymałość na przebicie

Ed

kV/mm

23.8

Współczynnik mocy

50 Hz

tan δ

0.071

Stała dielektryczna

50 Hz

εr

3.2

Przewodność cieplna

λ

W/mK

0.42

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 10
m 2.2

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 12
m 2.8

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 12
m 3.8

Standardowe wymiary płyt

Wymiary

1500 x 1500 mm

Grubości

1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm

Tolerancje

Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.

topchem2005 platte 628452e3

Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.

Zastosowanie
