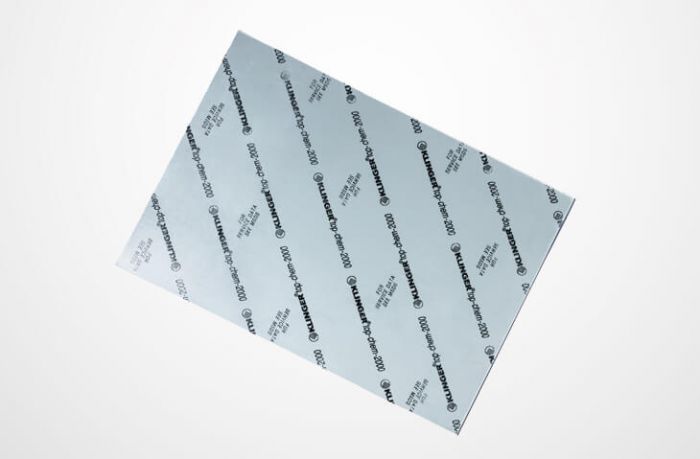

KLINGER® top-chem 2000

Wyjątkowe zachowanie przy wysokich wymaganiach mechanicznych.

KLINGER® top-chem 2000 jest uniwersalnym uszczelnieniem do wymagających zastosowań, które oferuje wyjątkowe zachowanie przy wysokich obciążeniach mechanicznych w wysokiej temperaturze. Jest to jedyne uszczelnienie z PTFE posiadające certyfikat Fire Safe.

Budowa

Uszczelnienie na bazie PTFE zawierające węglik krzemu.

Pole zastosowania

Doskonała odporność na silne kwasy i związki alkaliczne jak również na parę i tlen. Odpowiedni dla nadzwyczaj szerokiego zakresu zastosowań w przemyśle chemicznym i petrochemicznym jak również w przemyśle stoczniowym przy transporcie związków chemicznych.

klinger top chem2000soft content02 16156bd4

Kluczowe właściwości

Stabilny mechanicznie
Odporność na pełzanie oraz płynięcie na zimno
Spójny skład materiałowy

Korzyści

Odporny na wysokie naciski powierzchniowe również w podwyższonych temperaturach
Zdolność do przenoszenia wysokiego obciążenia śrub
Wybitna odporność chemiczna
Brak starzenia się materiału

CERTYFIKATY & DOPUSZCZENIA

DIN-DVGW

DIN-DVGW W 270

KTW-Guideline

DNV GL

WRAS approval

TA-Luft (Clean air)

Fire-Safe wg to DIN EN ISO 10497

Deklaracja zgodności FDA

Deklaracja zgodności z regulacją (EU) No. 1935/2004 (incl.10/2011)

Certyfikaty

Projekty uszczelnieniowe

Znajdź inżynera sprzedaży ds. projektów uszczelnieniowych

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 A

Powracalność ASTM F 36 A

Naprężenia resztkowe DIN 52913

30 MPa, 16 h / 150 °C
50 MPa, 16 h / 260 °C

MPa

28
36

Wytrzymałość wg metody Klingera 50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 260 °C

%
%

5
11

Szczelność

DIN 28090-2

mg/s x m

0.08

Przepuszczalność gazowa λ

VDI 2440

mbar x l/s x m

4.46E-06

Zmiana grubości / ciężaru

H₂SO₄, 100 %: 18 h / 23 °C
HNO₃, 100 %: 18 h / 23 °C
NaOH, 33%: 72 h / 110 °C

%
%
%

1/1
1/2
1/3

Gęstość

g/cm³

2.5

Rezystancja powierzchniowa

ρO

6.9x10E12

Rezystancja skośna

ρD

Ω cm

2.2x10E12

Wytrzymałość na przebicie

E_d

kV/mm

3.6

Współczynnik mocy

50 Hz

tan δ

0.166

Stała dielektryczna

50 Hz

εr

10.6

Przewodność cieplna

W/mK

0.60

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 12
m 2.8

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 15
m 3.2

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 18
m 3.8

Standardowe wymiary płyt

Wymiary

1500 x 1500 mm

Grubości

1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm

Tolerancje

Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.

Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
