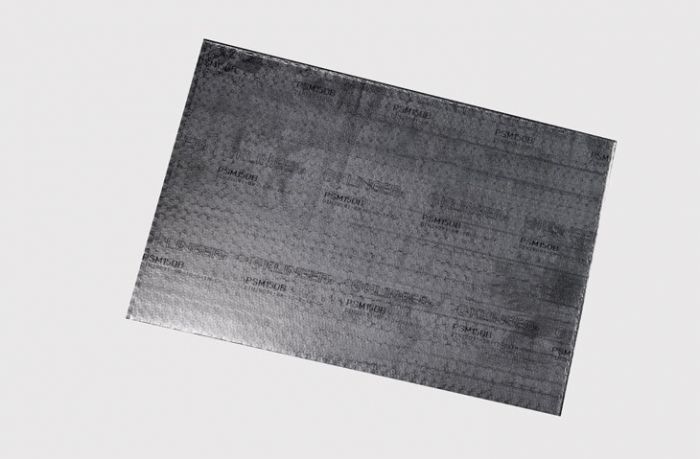

KLINGER® Graphite Laminate PSM

Uszczelnienie z czystego grafitu z wkładką perforowaną ze stali nierdzewnej.

Budowa

Materiał uszczelniający bez dodatku kleju, złożony z ekspandowanego grafitu i wkładki perforowanej ze stali nierdzewnej. Materiał nie zawiera żywic, impregnatów czy innych składników organicznych, tego powodu jest wolny od ewentualnego ryzyka toksycznego. Posiada stabilne właściwości fizyczne w całym zakresie temperaturowym.

Pole zastosowania

Laminat grafitowy KLINGER® PSM jest odpowiedni do gorącej wody i pary w wysokich temperaturach do 450°C.

Kluczowe właściwości

Mechaniczne połączenie wkładki perforowanej ze stali nierdzewnej
Nie zawiera żywic organicznych i brak ryzyka toksycznego
Doskonała odporność chemiczna
Doskonała odporność na wysokie temperatury

Korzyści

Stałe właściwości fizyczne w całym zakresie temperaturowym
Doskonale dopasowuje się do uszczelnianych powierzchni
Bardzo dobra szczelność
Odpowiednie do pary przy temperaturach do 450°C

CERTYFIKATY & DOPUSZCZENIA

DIN-DVGW

KTW-Guideline

Fire-Safe wg DIN EN ISO 10497

German Lloyd

BAM tested

Certyfikaty

Projekty uszczelnieniowe

Znajdź inżynera sprzedaży ds. projektów uszczelnieniowych

Typowe dane techniczne dla grubości 1.0, 1.5 i 2.0 mm

1.0 mm

1.5 mm

2.0 mm

Gęstość warstwy grafitowej

DIN 28090-2

g/cm3

1.0

Czystość grafitu ¹⁾

DIN 51903

≥ 99.0

Wzmocnienie metalowe

Wkładka ze stali perforowanej
Grubość
Ilość przekładek

1.4401
0.10
1

(oder 1.4404)
0.10
1

0.10
1

Ściśliwość ASTM F 36 A

25 - 35

30 - 40

35 - 45

Powracalność ASTM F 36 A

15 - 20

12 - 18

Naprężenia resztkowe DIN 52913

16 h / 50 MPa / 300 °C

MPa

≥ 46

Wytrzymałość wg metody Klingera 50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

30 - 40
1 - 3

35 - 45
1 - 3

Przepuszczalność gazowa λ

DIN 28090-2

mg/s x m

< 0.06

< 0.10

Zawartość chlorków w warstwie grafitowej²⁾

DIN 28090-2

ppm

≤ 40

¹) Jakość nuklearna z czystością grafitu ≥99,8 dostępna na życzenie
²) Szczegółowa specyfikacja użytego grafitu dostępna jest w Graphite Vademecum, które możemy dostarczyć na życzenie

Standardowe wymiary płyt

Wymiary

1000 x 1000 mm, 2000 x 1000 mm, 1500 x 1500 mm

Grubości

0.8 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm

Tolerancje

Grubość ±5 %
Długość ±4 mm, Szerokość ±4 mm

Inne grubości, wymiary i tolerancje na życzenie.

Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
