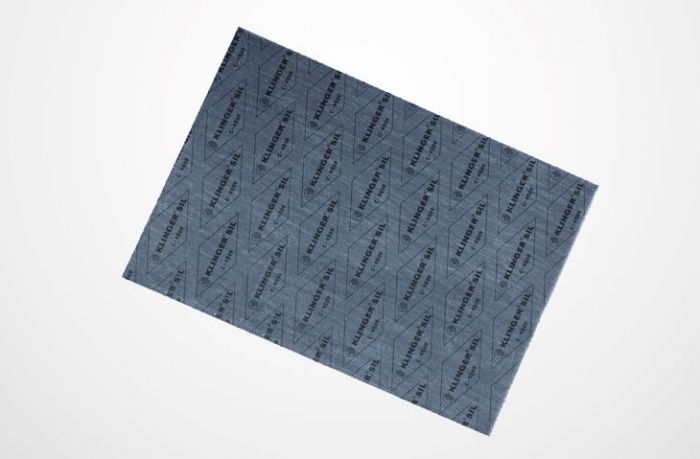

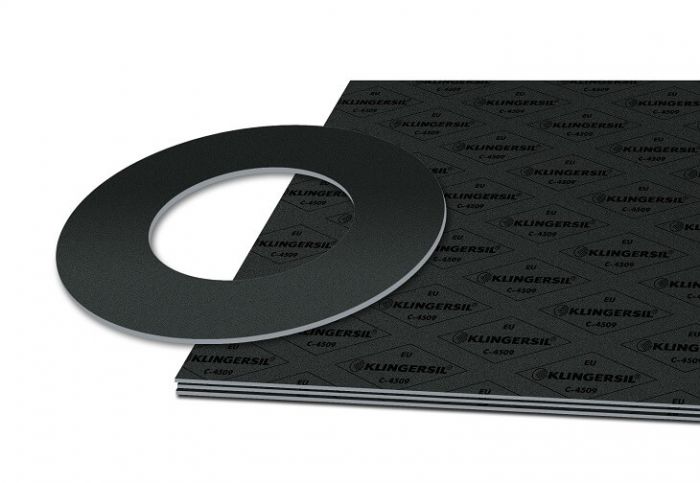

KLINGERSIL® C-4509
Specjalne wysokociśnieniowe uszczelnienie odporne na działanie wysokich temperatur i obciążeń mechanicznych.
KLINGERSIL® C-4509 jest wyjątkowym wysokociśnieniowym uszczelnieniem do wyższych temperatur i przy dużych obciążeniach mechanicznych. Dzięki zastosowaniu wzmocnienia z siatki z blachy stalowej oferuje zdolność przenoszenia wysokich naprężeń i jest odpowiednia do wysokich obciążeń na śrubach. Materiał KLINGERSIL® C-4500 posiada certyfikat Fire Safe.
Budowa
Włókna węglowe i specjalne wysokotemperaturowe dodatki połączone NBR.
Pole zastosowania
Wykonane z materiałów wysokiej technologii doskonale sprawdza się w wielu sektorach przemysłu chemicznego. Główne pole zastosowania to media alkaliczne i para.
Szczegóły produktu
PN
16/40/63, Klasa 150/300
DN
15-200, ½-8"
Materiał
Żeliwo szare, żeliwo sferoidalne, staliwo, stal nierdzewna
Temperatura
od -10 °C do +400 °C
Wykonanie
Kołnierzowe, końcówki gwintowane, końcówki do spawania (butt i socket weld)
Typ
Zawór tłoczkowy
Kluczowe właściwości
- Zastosowanie włókien węglowych
- Zbrojenie siatką z blachy stalowej
- Większa wytrzymałość na ściskanie
Korzyści
- Odpowiednie do wysokich ciśnień
- Wyższa odporność na wydmuchanie
- Zwiększone bezpieczeństwo przy wysokich ciśnieniach wewnętrznych
Typowe dane techniczne dla grubości 2,0 mm
Ściśliwość ASTM F 36 J
%
12
Powracalność ASTM F 36 J
%
65
Naprężenia resztkowe DIN 52913
50 MPa,16 h / 300 °C
MPa
39
Naprężenia resztkowe BS 7531
40 MPa, 16 h / 300 °C
MPa
38
Wytrzymałość wg metody Klingera 50 MPa
Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C
%
%
9
7
Pęcznienie ASTM F 146
Olej IRM 903: 5 h / 150 °C
Paliwo B: 5 h / 23 °C
%
%
3
5
Gęstość
g/cm3
2.0
Współczynniki projektowe według ASME
dla uszczelki o grubości 1.0 mm
klasy szczelności 0.1 mg / s x m
MPa
y 30
m 3.1
dla uszczelki o grubości 2.0 mm
klasy szczelności 0.1 mg / s x m
MPa
y 30
m 4.4
dla uszczelki o grubości 3.0 mm
klasy szczelności 0.1 mg / s x m
MPa
y 30
m 6.0
Standardowe wymiary płyt
Wymiary KLINGERSIL® C-4509
1000 x 1500 mm, 2000 x 1500 mm
Wymiary KLINGERSIL® C-4509 L
1000 x 1230 mm, 2000 x 1230 mm
Grubości
1.0 mm, 1.5 mm
Tolerancje
Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm
Inne grubości, wymiary i tolerancje na życzenie.
Szczegóły produktu
Akcesoria
- Płaszcz grzewczy
- Przedłużenie dźwigni ręcznej
- Przedłużenie trzpienia
- System Blokady (LOTO)
- Przekładnia ślimakowa
Certyfikaty
- TA-Luft VDI 2440, 100,000 cykli -40°C do +220°C
- ATEX 2014/34/EU
Funkcjonalność i trwałość
Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
