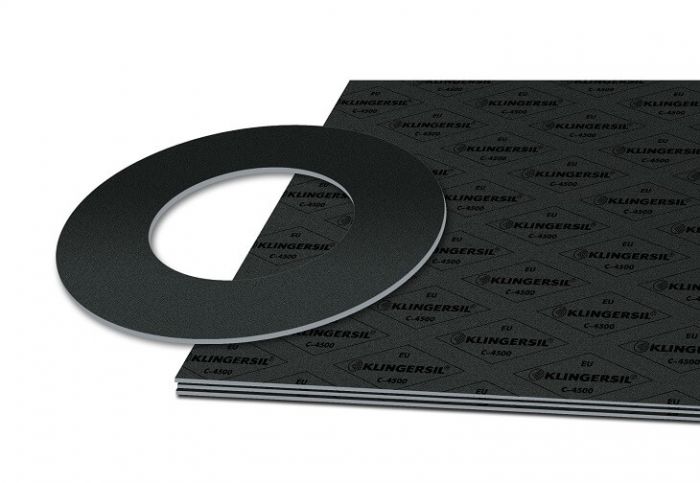

KLINGERSIL® C-4500

Wysokowydajne uszczelnienie zwłaszcza dla przemysłu chemicznego.

KLINGERSIL® C-4500 jest wysokociśnieniowym uszczelnieniem klasy premium odpowiednim zwłaszcza do zastosowania w wysokich temperaturach wobec mediów alkalicznych i parze przegrzanej. Jest to nadzwyczajnej wydajności produkt zaprojektowany do użycia w przemyśle chemicznym.

Budowa

Włókna węglowe oraz specjalne dodatki odporne termicznie połączone NBR.

Pole zastosowania

Odporna na media alkaliczne i parę w wysokiej temperaturze, jak również na oleje, gazy, roztwory soli, paliwa, alkohole, kwasy organiczne i nieorganiczne, węglowodory, smary i chłodziwa.

Kluczowe właściwości

Wykorzystanie włókien węglowych
Dodatki odporne termicznie
Odporność na pełzanie i zimne płynięcie
Stabilny wymiarowo

Korzyści

Odpowiedni na media alkaliczne w wysokiej temperaturze
Odpowiedni do pary przegrzanej

CERTYFIKATY & DOPUSZCZENIA

BAM-tested

DIN-DVGW

DIN-DVGW W 270

Elastomer-Guideline

ÖVGW Reg.No. G 2.143

DNV GL

TA-Luft (Clean air)

Fire-Safe wg DIN EN ISO 10497

Certyfikaty

Projekty uszczelnieniowe

Znajdź inżynera sprzedaży ds. projektów uszczelnieniowych

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 J

Powracalność ASTM F 36 J

Naprężenia resztkowe DIN 52913

50 MPa, 16 h / 175 °C
50 MPa, 16 h / 300 °C

MPa
MPa

38
30

Naprężenia resztkowe BS 7531

40 MPa, 16 h / 300 °C

MPa

Wytrzymałość wg metody Klingera 50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

%
%

10
15

Szczelność

DIN 28090-2

mg/s x m

0.05

Przepuszczalność gazowa λ

VDI 2440

mbar x l/s x m

4.94E-06

Pęcznienie ASTM F 146

Olej IRM 903: 5 h / 150 °C
Paliwo B: 5 h / 23 °C

%
%

3
5

Gęstość

g/cm3

1.6

Rezystancja powierzchniowa

ρO

8.0x10E04

Przewodność cieplna

W/mK

0.43

Klasyfikacja zgodnie z BS 7531:2006

Klasa AX

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 1.0

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 1.6

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 20
m 2.0

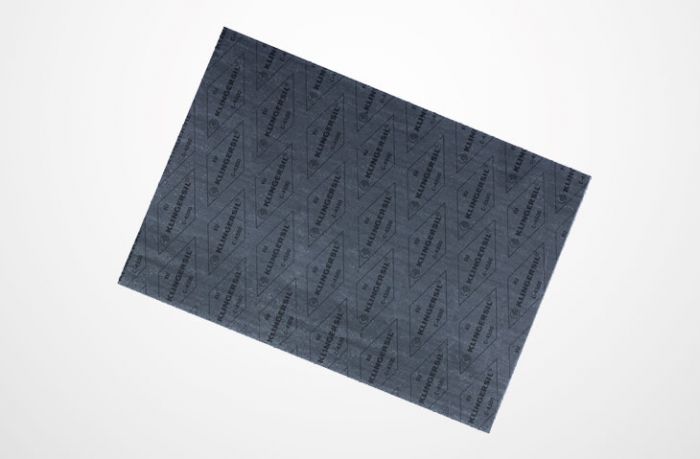

Standardowe wymiary płyt

Wymiary

1000 x 1500 mm, 2000 x 1500 mm

Grubości

0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm

Tolerancje

Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.

Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
