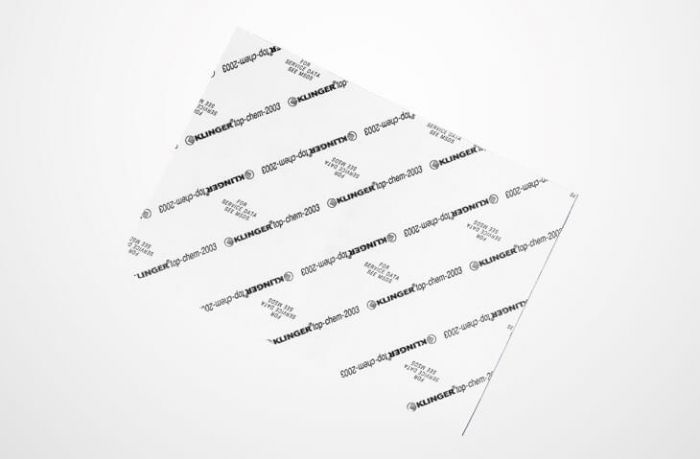

KLINGER® top-chem 2003

Wysoka zdolność dopasowywania się oraz szczelność nawet przy niskich naciskach powierzchniowych.

KLINGER®top-chem 2003 oferuje wysoką zdolność dopasowywania się oraz szczelność nawet przy niskich naciskach powierzchniowych.

Budowa

Uszczelnienie na bazie PTFE zawierające mikroskopijne cząstki szklane.

Pole zastosowania

Doskonała odporność chemiczna na silne kwasy i związki alkaliczne jak również bardzo dobre właściwości przy średnich temperaturach i obciążeniach.

Szczegóły produktu

16/40/63, Klasa 150/300

15-200, ½-8"

Materiał

Żeliwo szare, żeliwo sferoidalne, staliwo, stal nierdzewna

Temperatura

od -10 °C do +400 °C

Wykonanie

Kołnierzowe, końcówki gwintowane, końcówki do spawania (butt i socket weld)

Typ

Zawór tłoczkowy

Kluczowe właściwości

Duża ściśliwość
Spójny skład materiałowy
Odporność na płynięcie na zimno

Korzyści

Doskonałe uszczelnienie przy niskim nacisku powierzchniowym
Nadzwyczajna odporność chemiczna
Łatwe dopasowywanie się do powierzchni
Brak starzenia się materiału

CERTYFIKATY & DOPUSZCZENIA

BAM tested

DIN-DVGW

DIN-DVGW W 270

KTW-Guideline

DNV GL

TA-Luft (Clean air)

Deklaracja zgodności FDA (komponenty KLINGER®topchem 2003 spełniają wymagania FDA)

Deklaracja zgodności z regulacją (EU) No. 1935/2004 (incl. 10/2011)

Certyfikaty

Projekty uszczelnieniowe

Znajdź inżynera sprzedaży ds. projektów uszczelnieniowych

Typowe dane techniczne dla grubości 2,0 mm

Ściśliwość ASTM F 36 A

Powracalność ASTM F 36 A

Naprężenia resztkowe DIN 52913

30 MPa, 16 h / 150 °C

MPa

Wytrzymałość wg metody Klingera 50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 260 °C

%
%

10
39

Szczelność

DIN 28090-2

mg/s x m

0.01

Przepuszczalność gazowa λ

VDI 2440

mbar x l/s x m

3.29E-06

Zmiana grubości / ciężaru

H₂SO₄, 100 %: 18 h / 23 °C
HNO₃, 100 %: 18 h / 23 °C
NaOH, 33%: 72 h / 110 °C

%
%
%

1/1
0/5
1/5

Gęstość

g/cm³

1.7

Rezystancja powierzchniowa

ρO

9x10E12

Rezystancja skośna

ρD

Ω cm

2.6x10E12

Wytrzymałość na przebicie

E_d

kV/mm

16.7

Współczynnik mocy

50 Hz

tan δ

0.085

Stała dielektryczna

50 Hz

εr

2.8

Przewodność cieplna

W/mK

0.18

Współczynniki projektowe według ASME

dla uszczelki o grubości 1.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 8
m 2.0

dla uszczelki o grubości 2.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 8
m 2.7

dla uszczelki o grubości 3.0 mm

klasy szczelności 0.1 mg / s x m

MPa

y 10
m 3.6

Standardowe wymiary płyt

Wymiary

1500 x 1500 mm

Grubości

1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm

Tolerancje

Grubości zgodnie z DIN 28091-1
Długość ±50 mm, Szerokość ±50 mm

Inne grubości, wymiary i tolerancje na życzenie.

Szczegóły produktu

Akcesoria

Płaszcz grzewczy
Przedłużenie dźwigni ręcznej
Przedłużenie trzpienia
System Blokady (LOTO)
Przekładnia ślimakowa

Certyfikaty

TA-Luft VDI 2440, 100,000 cykli -40°C do +220°C
ATEX 2014/34/EU

Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
