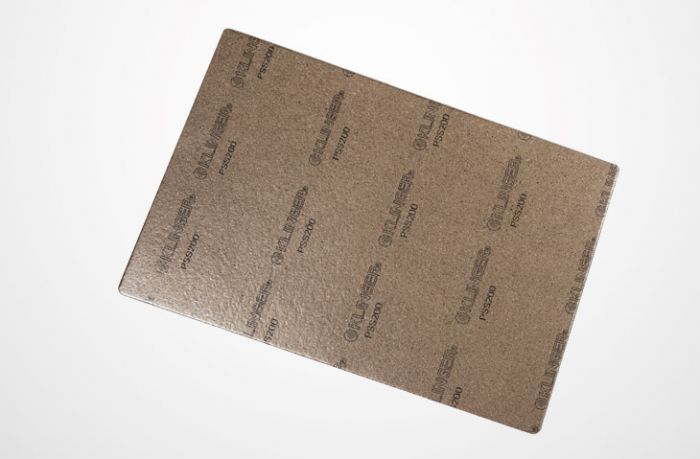

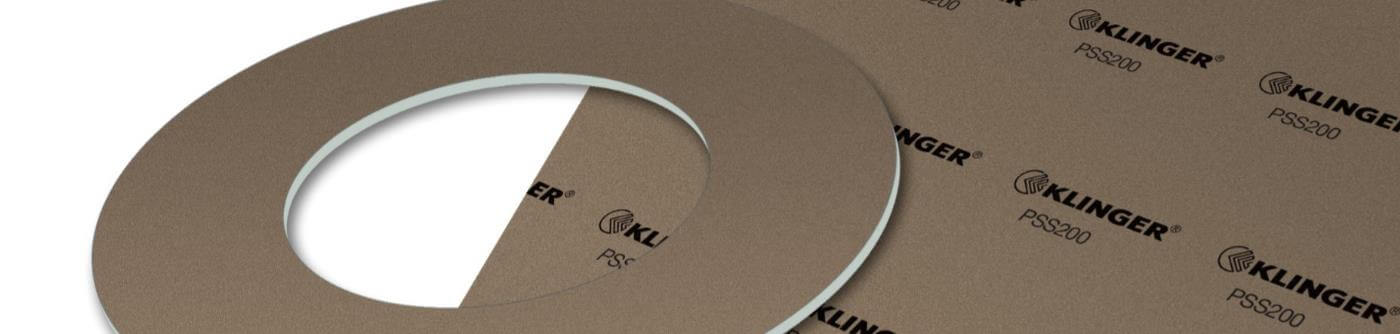

KLINGER® milam PSS
Wysokotemperaturowe uszczelnienie dla temperatur do 900 °C i wyższych.
KLINGER®milam PSS jest odpowiednie dla wysokich temperatur aż do 900 °C i wyższych.
Budowa
Bezazbestowy materiał uszczelniający ze wzmocnieniem z perforowanej stali nierdzewnej o grubości 0,1 mm z materiału 1.4401 (AISI 316).
Pole zastosowania
Szczególną cechą tego materiału jest nadzwyczajna stabilność termiczna. Utrata wagi przy 800 °C jest mniejsza niż 5%. W połączeniu z doskonałą odpornością chemiczną na rozpuszczalniki, agresywne kwasy, związki alkaliczne i oleje mineralne materiał oferuje interesujące możliwości zastosowania.
Szczegóły produktu
PN
16/40/63, Klasa 150/300
DN
15-200, ½-8"
Materiał
Żeliwo szare, żeliwo sferoidalne, staliwo, stal nierdzewna
Temperatura
od -10 °C do +400 °C
Wykonanie
Kołnierzowe, końcówki gwintowane, końcówki do spawania (butt i socket weld)
Typ
Zawór tłoczkowy
Kluczowe właściwości
- Wkładka spiczasto-perforowana ze stali nierdzewnej 1.4401
- Impregnowane wysokiej jakości olejem silikonowym
- Brak włókien
- Wybitna odporność na wysokie temperatury
- Doskonała odporność chemiczna
Korzyści
- Idealne przy temperaturach do 900 °C i wyższych
- Rekomendowane do układów wydechowych
- Wyjątkowo wysoka odporność na utlenianie
Typowe dane techniczne dla grubości 2,0 mm
PSS 130
PSS 200
PSS 300
Compressibility ASTM F 36 J
%
12 – 16
13 – 19
17 – 25
Recovery ASTM F 36 J
%
35 - 45
35 - 45
30 - 40
Stress relaxation DIN 52913, 50 MPa, 16 h / 300 °C
MPa
33
33
30
Tensile strength DIN 52910
MPa
22
21
20
Tensile strength ASTM F 152
MPa
25
24
21
Ignition loss 52911
%
<5
<5
<15
Sealability for nitrogen at 30 MPa und 6 bar,
temperature within 100 to 400°C max (sample size 90 x 50 mm)
ml/min
0.20
0.20
1.0
Thickness increase ASTM F 146, Öl IRM 903: 5 h /150°C
%
12
12
5
Weight increase ASTM F 146, Oil IRM 903: 5 h /150°C
%
26
26
28
Max. gasket load
MPa
100
80
80
Density DIN 3754
g/cm³
2.1
2.1
1.8
Dauereinsatztemperatur max.
°C
900
900
900
Thickness
mm
1.3
2.0
3.2
Number of stainless steel reinforcements
1
1
2
Material tanged stainless steel
1.4401
(oder 1.4404)
Standardowe wymiary płyt
Wymiary
1000 x 1200 mm
Grubości
PSS 130 = 1,3 mm, PSS 200 = 2,0 mm, PSS 300 = 3,2 mm
Tolerancje
Grubość PSS 130 ±8 %, PSS 200 ±10 %, PSS 300 ±10 % Długość ±4 mm, Szerokość ±4 mm
Inne grubości, wymiary i tolerancje na życzenie.
Szczegóły produktu
Akcesoria
- Płaszcz grzewczy
- Przedłużenie dźwigni ręcznej
- Przedłużenie trzpienia
- System Blokady (LOTO)
- Przekładnia ślimakowa
Certyfikaty
- TA-Luft VDI 2440, 100,000 cykli -40°C do +220°C
- ATEX 2014/34/EU
Funkcjonalność i trwałość
Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
Katalogi do pobrania
Więcej informacji o płytach uszczelniających.
