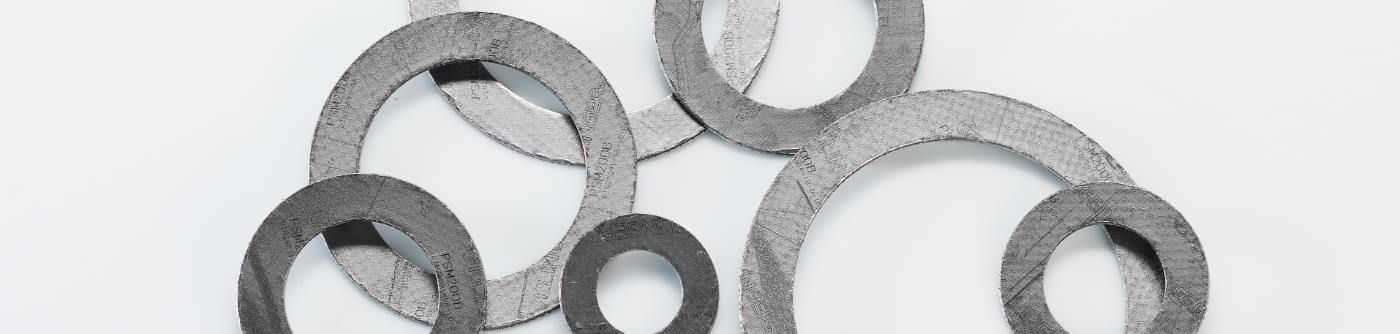

KLINGER® Graphite Laminate TSM

Uszczelnienie zgodne z wymaganiami TA-Luft ze zredukowanym wyciekiem przy wysokich temperaturach do 450oC.

Laminat grafitowy KLINGER®TSM spełnia wymagania TA-Luft i zapewnia bezpieczeństwo w wysokich temperaturach do 450°C.

Budowa

Materiał uszczelniający bez dodatku kleju, składający się z impregnowanego ekspandowanego grafitu i 0,1 mm wkładki perforowanej ze stali nierdzewnej. Zachowuje stałe właściwości fizyczne w całym zakresie temperaturowym.

Pole zastosowania

Laminat grafitowy KLINGER®TSM jest odpowiedni zwłaszcza do zastosowania w przemyśle chemicznym, w rafineriach i elektrowniach.

Szczegóły produktu

16/40/63, Klasa 150/300

15-200, ½-8"

Materiał

Żeliwo szare, żeliwo sferoidalne, staliwo, stal nierdzewna

Temperatura

od -10 °C do +400 °C

Wykonanie

Kołnierzowe, końcówki gwintowane, końcówki do spawania (butt i socket weld)

Typ

Zawór tłoczkowy

Kluczowe właściwości

Mechaniczne połączenie grafitu z wkładką perforowaną ze stali nierdzewnej
Doskonała odporność na wysokie temperatury
Doskonała odporność chemiczna

Korzyści

Wyjątkowa szczelność (TA-Luft)
Stałe właściwości fizyczne w całym zakresie temperaturowym

CERTYFIKATY & DOPUSZCZENIA

TA-Luft (Clean air)

Certyfikaty

Projekty uszczelnieniowe

Znajdź inżynera sprzedaży ds. projektów uszczelnieniowych

Typowe dane techniczne dla grubości 1.5 i 2.0 i 3,0 mm

TSM 150B

TSM 200B

TSM 300B-2

Grubość

1.5

2.0

3.0

Gęstość warstwy grafitowej

g/cm3

1.0

Zawartość popiołu w graficie

DIN 51903

2.0

Wzmocnienie metalowe
Wkładka perforowana ze stali nierdzewnej

Materiał
Grubość
Ilość przekładek

1.4401
0.1
1

(oder 1.4404)
0.1
1

0.1
2

Ściśliwość ASTM F36 A

30 - 45

Powracalność ASTM F36 A

15 -25

Naprężenia resztkowe DIN 52913

σD 16h, 300°C, 50 N/mm2

N/mm2

≥ 45

Standardowe wymiary płyt

Wymiary

1000 x 1000 mm

Grubości

1.0 mm, 1.5 mm, 2.0 mm

Tolerancje

Grubość ±5 %
Długość ±4 mm, Szerokość ±4 mm

Inne grubości, wymiary i tolerancje na życzenie.

Szczegóły produktu

Akcesoria

Płaszcz grzewczy
Przedłużenie dźwigni ręcznej
Przedłużenie trzpienia
System Blokady (LOTO)
Przekładnia ślimakowa

Certyfikaty

TA-Luft VDI 2440, 100,000 cykli -40°C do +220°C
ATEX 2014/34/EU

Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
