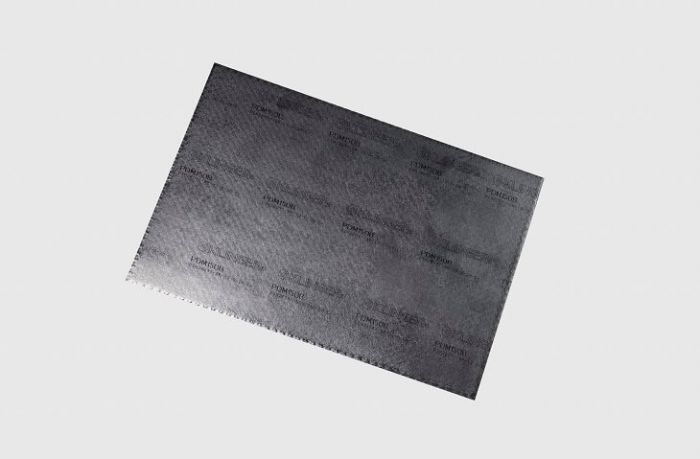

KLINGER® Graphite Laminate PDM

Uszczelnienie z czystego grafitu o wyższej gęstości z dwiema perforowanymi metalowymi wkładkami.

Budowa

Materiał uszczelniający bez dodatku kleju, złożony z ekspandowanego grafitu z dwiema 0,1 mm wkładkami perforowanymi ze stali nierdzewnej. Materiał jest wolny od żywic, impregnatów czy innych składników organicznych. Z tego powodu jest wolny od ewentualnego ryzyka toksycznego. Posiada niezmienne właściwości fizyczne w całym zakresie temperaturowym.

Pole zastosowania

Laminat grafitowy KLINGER®PDM jest odpowiedni do zastosowania przy wysokich ciśnieniach, gorącej wodzie i parze, w wysokich temperaturach do 450^oC.

Szczegóły produktu

16/40/63, Klasa 150/300

15-200, ½-8"

Materiał

Żeliwo szare, żeliwo sferoidalne, staliwo, stal nierdzewna

Temperatura

od -10 °C do +400 °C

Wykonanie

Kołnierzowe, końcówki gwintowane, końcówki do spawania (butt i socket weld)

Typ

Zawór tłoczkowy

Kluczowe właściwości

Mechaniczne połączenie grafitu z wkładką perforowaną ze stali nierdzewnej
Nie zawiera żywic organicznych i brak ryzyka toksycznego
Doskonała odporność chemiczna
Doskonała odporność na wysokie temperatury

Korzyści

Stałe właściwości fizyczne w całym zakresie temperaturowym
Bardzo dobra szczelność
Odpowiednie do zastosowania przy wysokich ciśnieniach

CERTYFIKATY I DOPUSZCZENIA

DIN-DVGW

Certyfikaty

Projekty uszczelnieniowe

Znajdź inżynera sprzedaży ds. projektów uszczelnieniowych

Typowe dane techniczne dla grubości 1.0, 1.5 i 2.0 mm

1.0 mm

1.5 mm

2.0 mm

Gęstość warstwy grafitowej

DIN 28090-2

g/cm3

1.3

Czystość grafitu ¹⁾

DIN 51903

≥ 99.0

Wzmocnienie metalowe

Wkładka ze stali perforowanej
Grubość
Ilość przekładek

1.4401
0.10
2

(oder 1.4404)
0.10
2

0.10
2

Ściśliwość ASTM F 36 A

15 - 25

Powracalność ASTM F 36 A

35 - 45

Naprężenia resztkowe DIN 52913

16 h / 50 MPa / 300 °C

MPa

≥ 48

Wytrzymałość wg metody Klingera 50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

20 - 28
1 - 3

Przepuszczalność gazowa λ

DIN 28090-2

mg/s x m

< 0.08

< 0.10

Zawartość chlorków w warstwie grafitowej²⁾

DIN 28090-2

ppm

≤ 40

¹) Jakość nuklearna z czystością grafitu ≥99,8 dostępna na życzenie
²) Szczegółowa specyfikacja użytego grafitu dostępna jest w Graphite Vademecum, które możemy dostarczyć na życzenie

Standardowe wymiary płyt

Wymiary

1000 x 1000 mm, 2000 x 1000 mm, 1500 x 1500 mm

Grubości

1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm

Tolerancje

Grubość ±5 %
Długość ±4 mm, Szerokość ±4 mm

Inne grubości, wymiary i tolerancje na życzenie.

Szczegóły produktu

Akcesoria

Płaszcz grzewczy
Przedłużenie dźwigni ręcznej
Przedłużenie trzpienia
System Blokady (LOTO)
Przekładnia ślimakowa

Certyfikaty

TA-Luft VDI 2440, 100,000 cykli -40°C do +220°C
ATEX 2014/34/EU

Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
